Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Row detection

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

26

26

27

28

29

30

31

31

32

33

34

35

36

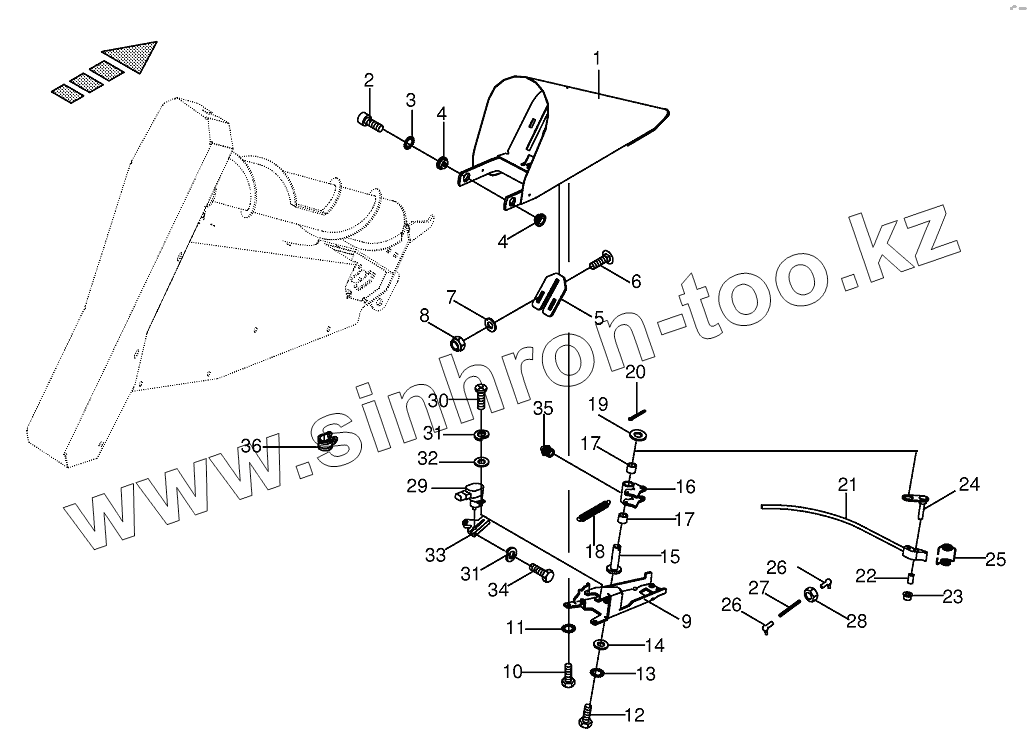

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003528972		Lateral tip-left
1	003528982		Lateral tip-right
2	009031061		Allen screw
3	009099070		Detent edged washer
4	003521911		Bearing ring
5	003521872		Delocating plate
6	009047312		Coach bolt
7	009104130		Washer
8	009087060		Locknut
9	003528731		Feeler console-left
9	003528721		Feeler console-right
10	009006140		Hex head bolt
11	009099081		Detent edged washer
12	009006550		Hex head bolt
13	009099101		Detent edged washer
14	009106090		Washer
15	003528761		Pivot bolt
16	003528812		Tappet
17	009353270		Bearing bush
18	009396342		Tension spring
19	009105122		Washer
20	009120671		Cotter pin
21	003528841		Feeler-incl. bushing
22	009349600		Bearing bush
23	003529050		Bushing
24	003528890		Lever pin
25	003528522		Leg spring
26	009271140		Link
27	003526941		Coupler
28	009082071		Hex nut
29	003031640		Sensor
30	009038000		Flat headed screw
31	009100310		Spring washer
32	009105001		Washer
33	003528881		Lever
34	009002920		Hex head bolt
35	009190030		Grease niple
36	900000310		Tube clip w. rubber

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
