Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. AutoScan-optional

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

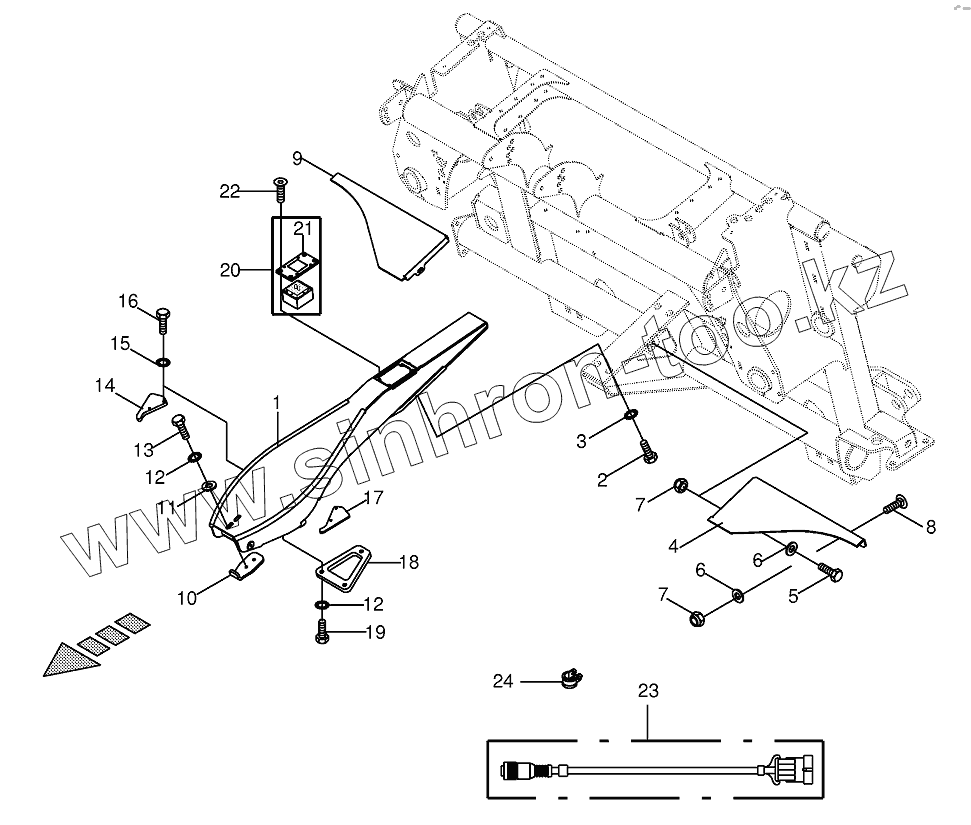

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200910420		Centre section
2	009006740		Hex head bolt
3	009099120		Detent edged washer
4	003527392		Chute-left
5	009006160		Hex head bolt
6	009106030		Washer
7	009087060		Locknut
8	009047312		Coach bolt
9	003527402		Chute-right
10	003525053		Angle
11	009103530		Washer
12	009099091		Detent edged washer
13	009006340		Hex head bolt
14	003529780		Spotter plate-right
15	009099081		Detent edged washer
16	009006120		Hex head bolt
17	003529770		Spotter plate-left
18	003529761		Centring ring
19	009006370		Hex head bolt
20	200802871		AutoScan-incl. software
21	200911000		Cover
22	009040360		Countersunkscrew
23	200801110		Connecting cable
24	900000310		Tube clip w. rubber

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
