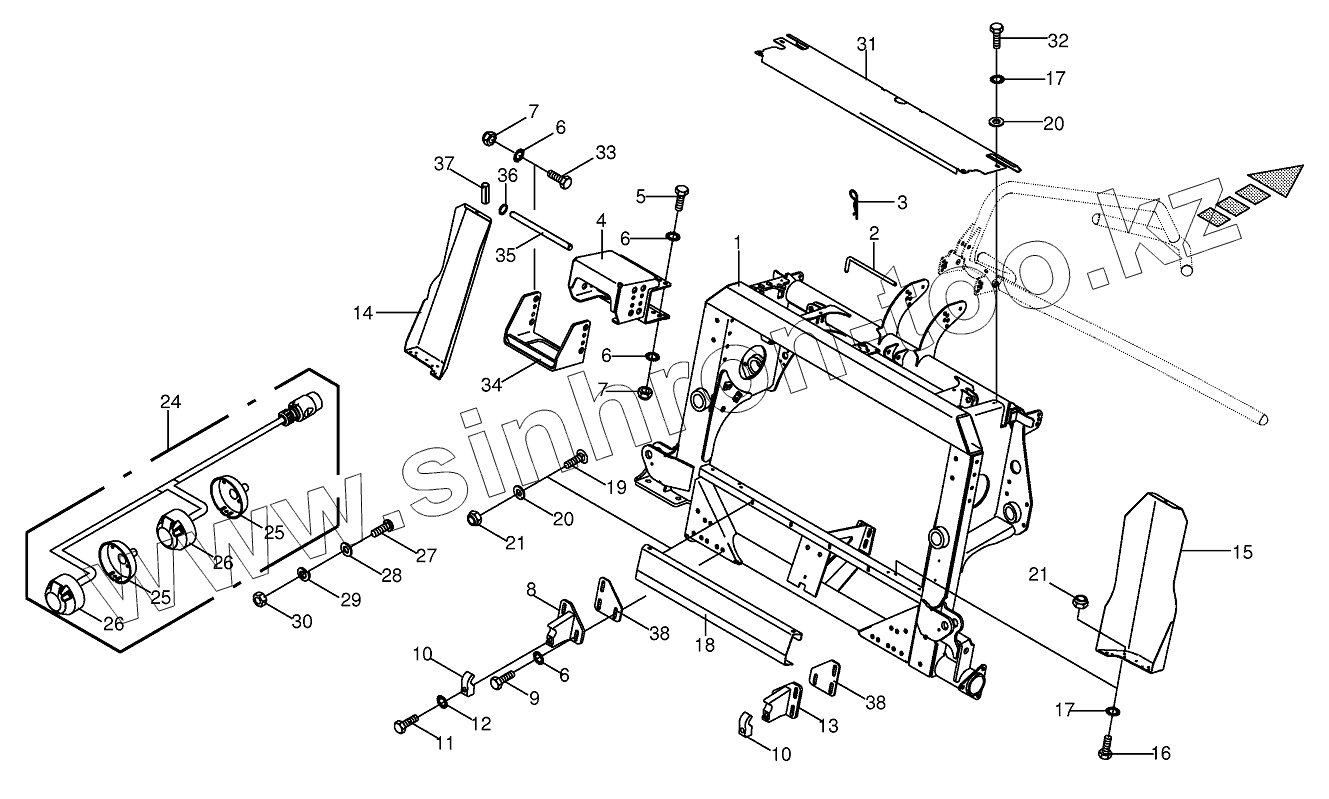

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Adapter frame-Addition CL

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

7

8

9

10

10

11

12

13

14

15

16

17

17

18

19

20

20

21

21

24

25

25

26

26

27

28

29

30

31

32

33

34

35

36

37

38

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003533502		Adapter frame
2	003522610		Poling bolt
3	009171000		Spring clip
4	200918740		Panel-top
5	009014650		Hex head bolt
6	009099101		Detent edged washer
7	009087010		Locknut
8	003533810		Retainer-left
9	009006570		Hex head bolt
10	003533840		Lock claw
11	009014820		Hex head bolt
12	009099121		Detent edged washer
13	003533800		Retainer-right
14	003533741		Position adapter-left
15	003533751		Position adapter-right
16	009006140		Hex head bolt
17	009099081		Detent edged washer
18	003533760		Sealing plate
19	009047312		Coach bolt
20	009104130		Washer
21	009087060		Locknut
24	003039771		Wiring harness
25	009245170		Socket base
26	009245710		Socket-7-pole
27	009036650		Allen screw
28	009105001		Washer
29	009100310		Spring washer
30	009082071		Hex nut
31	003534450		Cover plate
32	009006120		Hex head bolt
33	009002750		Hex head bolt
34	200918750		Panel-top
35	200918700		Pin
36	009105122		Washer
37	009126701		Roll pin
38	200920270		Spacer plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
