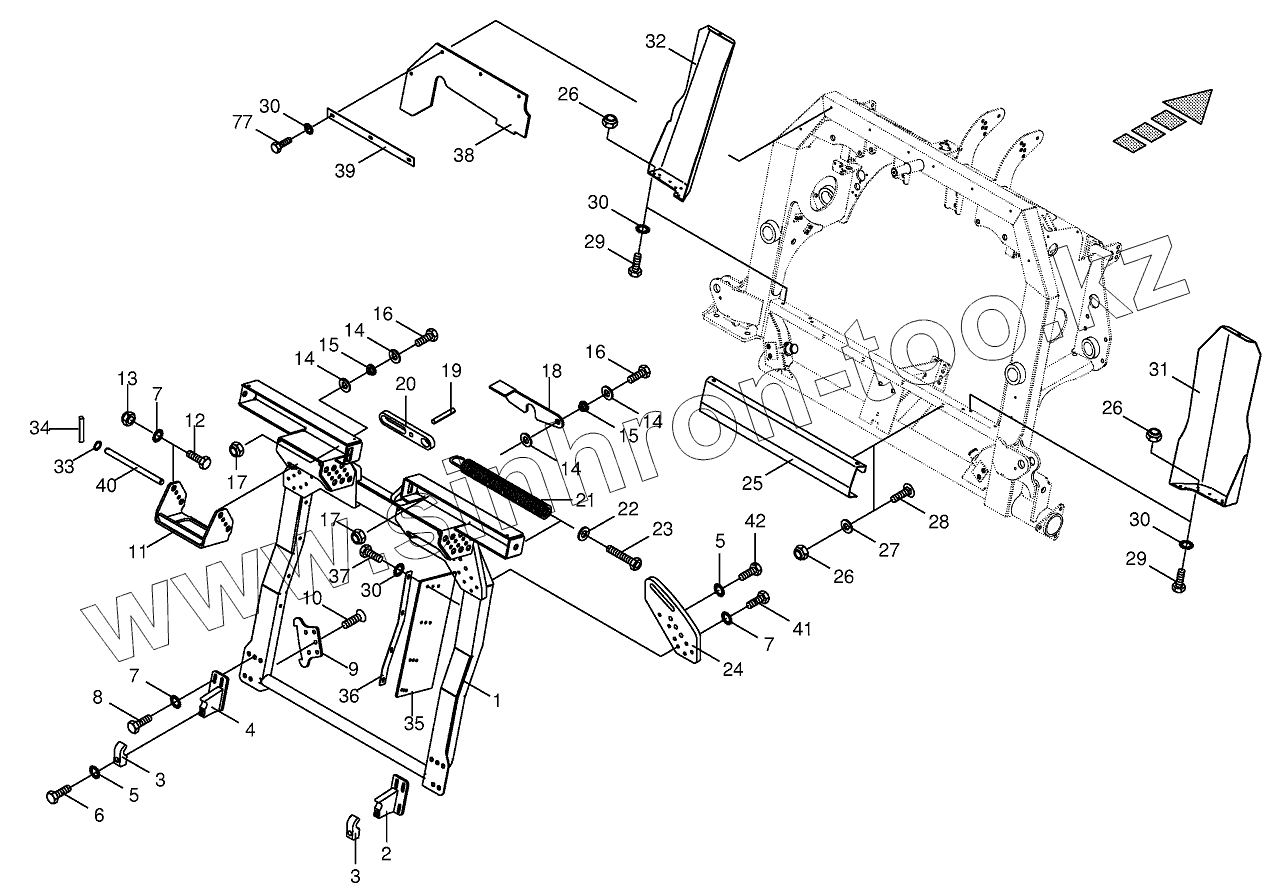

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Pivoting frame-Addition CL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
7
7
7
8
9
10
11
12
13
14
14
14
14
15
15
16
16
17
17
18
19
19
20
21
22
23
24
25
26
26
26
27
28
29
29
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 200918761 Pivoting frame
2 200913680 Retainer-below right
3 003533840 Lock claw
4 200913630 Retainer-below left
5 009099121 Detent edged washer
6 009014820 Hex head bolt
7 009099110 Detent edged washer
8 009006560 Hex head bolt
9 200913671 Limit stop
10 009040622 Countersunkscrew
11 200918771 Retainer
12 009002260 Hex head bolt
13 009087010 Locknut
14 009104140 Washer
15 003526130 Bushing
16 009006380 Hex head bolt
17 009087580 Locknut
18 200913660 Centering plate
19 009128480 Roll pin
19 009127192 Roll pin
20 200913650 Spring support
21 001519481 Tension spring
22 009105122 Washer
23 200913600 Turnbuckle
24 200913641 Mounting plate
25 003533760 Sealing plate
26 009087060 Locknut
27 009104130 Washer
28 009047312 Coach bolt
29 009006140 Hex head bolt
30 009099081 Detent edged washer
31 003533751 Position adapter-right
32 003533741 Position adapter-left
33 009105122 Washer
34 009126442 Roll pin
35 200918710 Sealing rubber
36 200918730 Clamping strap
37 009006160 Hex head bolt
38 200918720 Sealing rubber
39 002536730 Clamping strap
40 200918700 Pin
41 009003620 Hex head bolt
42 009011402 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
