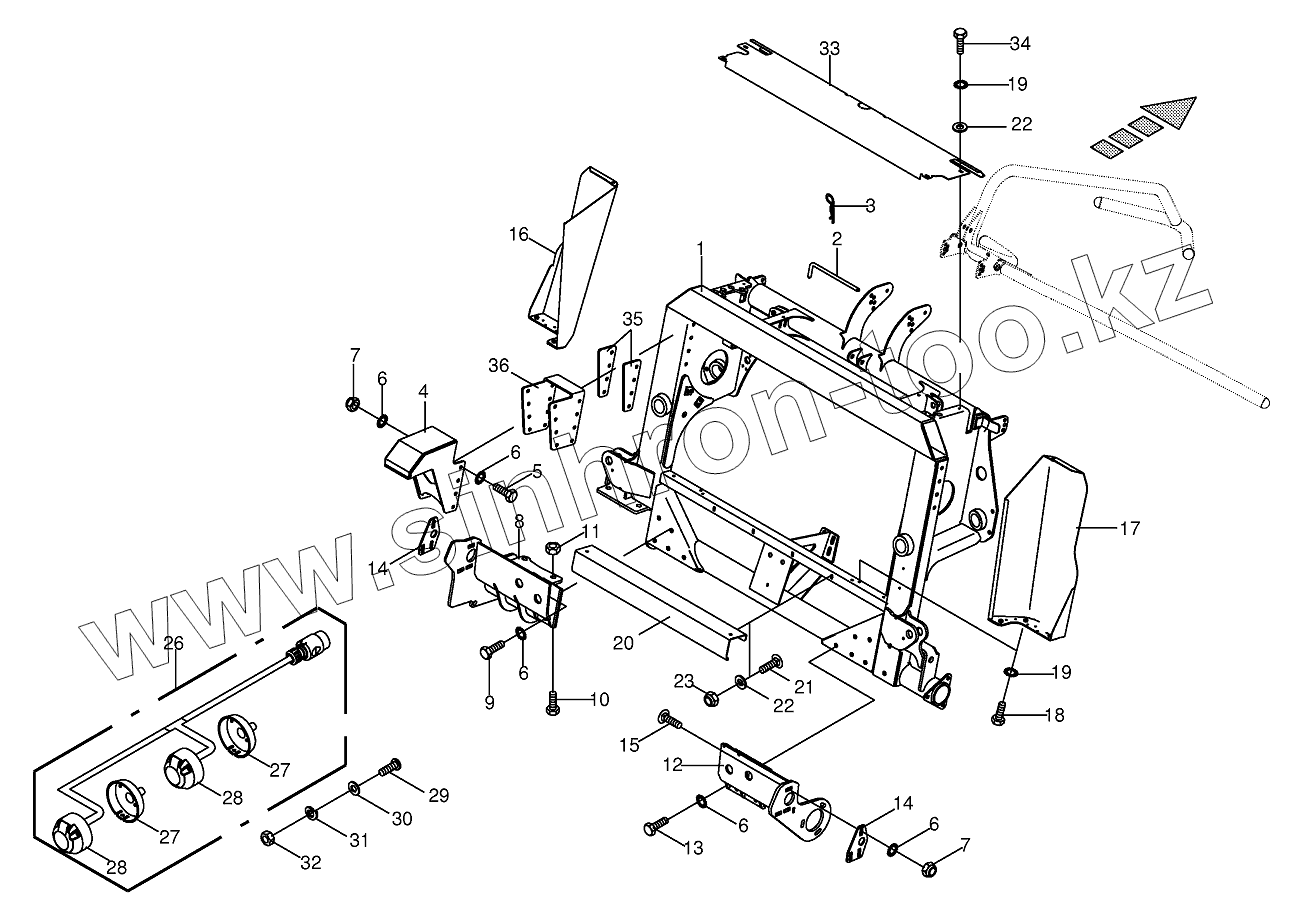

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Adapter frame-Addition JD

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

6

6

6

7

7

8

9

10

11

12

13

14

14

15

16

16

17

17

18

19

19

20

21

22

22

23

26

27

27

28

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003533502		Adapter frame
2	003522610		Poling bolt
3	009171000		Spring clip
4	003534100		Panel
5	009010971		Hex head bolt
5	009011241		Hex head bolt
5	009006570		Hex head bolt
6	009099101		Detent edged washer
7	009087010		Locknut
8	200912900		Panel-below left
9	009006560		Hex head bolt
10	009006750		Hex head bolt
11	009087161		Locknut
12	003534201		Panel-below right
13	009003041		Hex head bolt
14	003534280		Locking plate
15	009049831		Coach bolt
16	003534411		Lh guide-JD 6XXX-75XX
16	200902010		Lh guide-JD 77XX / 78XX
17	003534421		Rh guide-JD 6XXX-75XX
17	200901990		Rh guide-JD 77XX / 78XX
18	009006140		Hex head bolt
19	009099081		Detent edged washer
20	003534401		Sealing plate
21	009047312		Coach bolt
22	009104130		Washer
23	009087060		Locknut
26	003039771		Wiring harness
27	009245170		Socket base
28	009245710		Socket-7-pole
29	009036650		Allen screw
30	009105001		Washer
31	009100310		Spring washer
32	009082071		Hex nut
33	003534450		Cover plate
34	009006120		Hex head bolt
35	200914170		Intermediate plate
36	200914150		Support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
