Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Skid/Wearing rail

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23

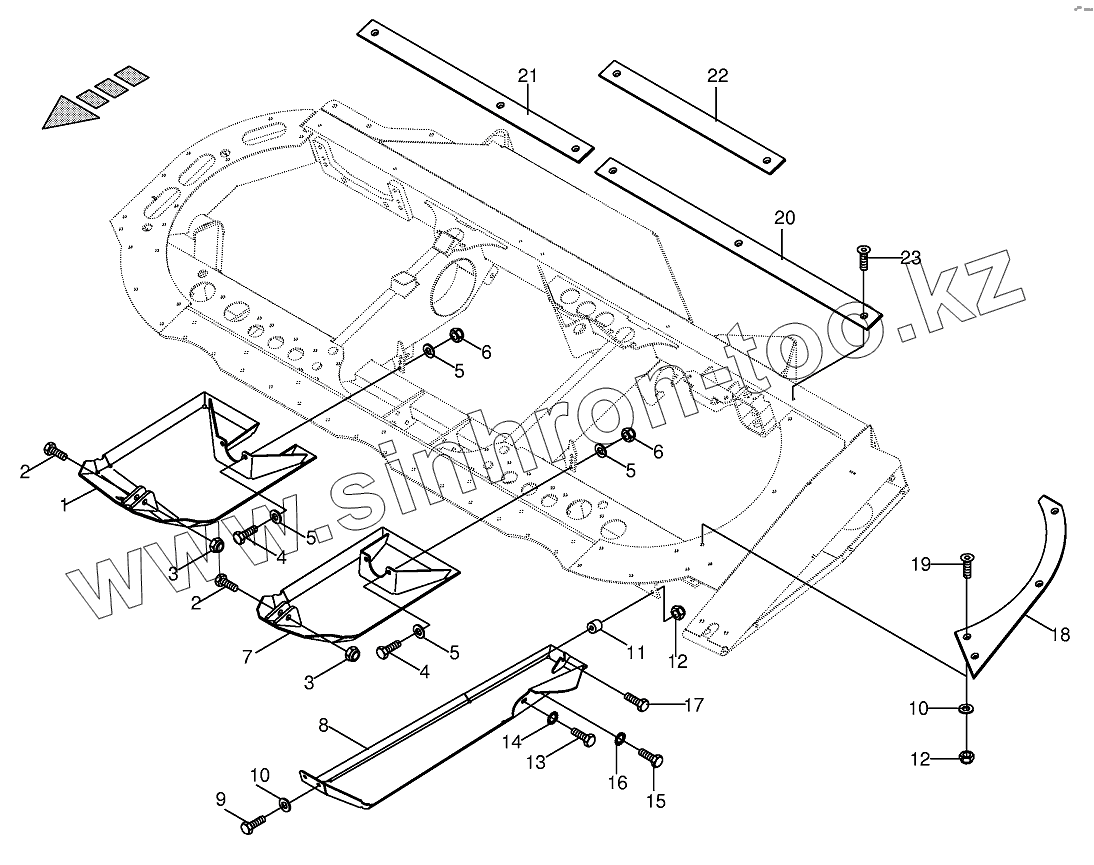

Позиция на иллюстрации Заводской номер детали Название детали
1 003529622 Skid-inside right
1 003529612 Skid-inside left
2 009011411 Hex head bolt
3 009087161 Locknut
4 009006570 Hex head bolt
5 009105061 Washer
6 009087010 Locknut
7 003524184 Skid
8 003529695 Skid-outside left
8 003529705 Skid-outside right
9 009014350 Hex head bolt
10 009104140 Washer
11 003523230 Spacer tube
12 009087580 Locknut
13 009006140 Hex head bolt
14 009099081 Detent edged washer
15 009006530 Hex head bolt
16 009099101 Detent edged washer
17 009016021 Hex head bolt
18 003524011 Wearing rail-outside left
18 003524021 Wearing rail-outside right
19 009040490 Countersunkscrew
20 003524001 Wearing rail-back
21 003527961 Wearing rail-inside
22 003524071 Wearing rail-back
23 009040443 Countersunkscrew
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
