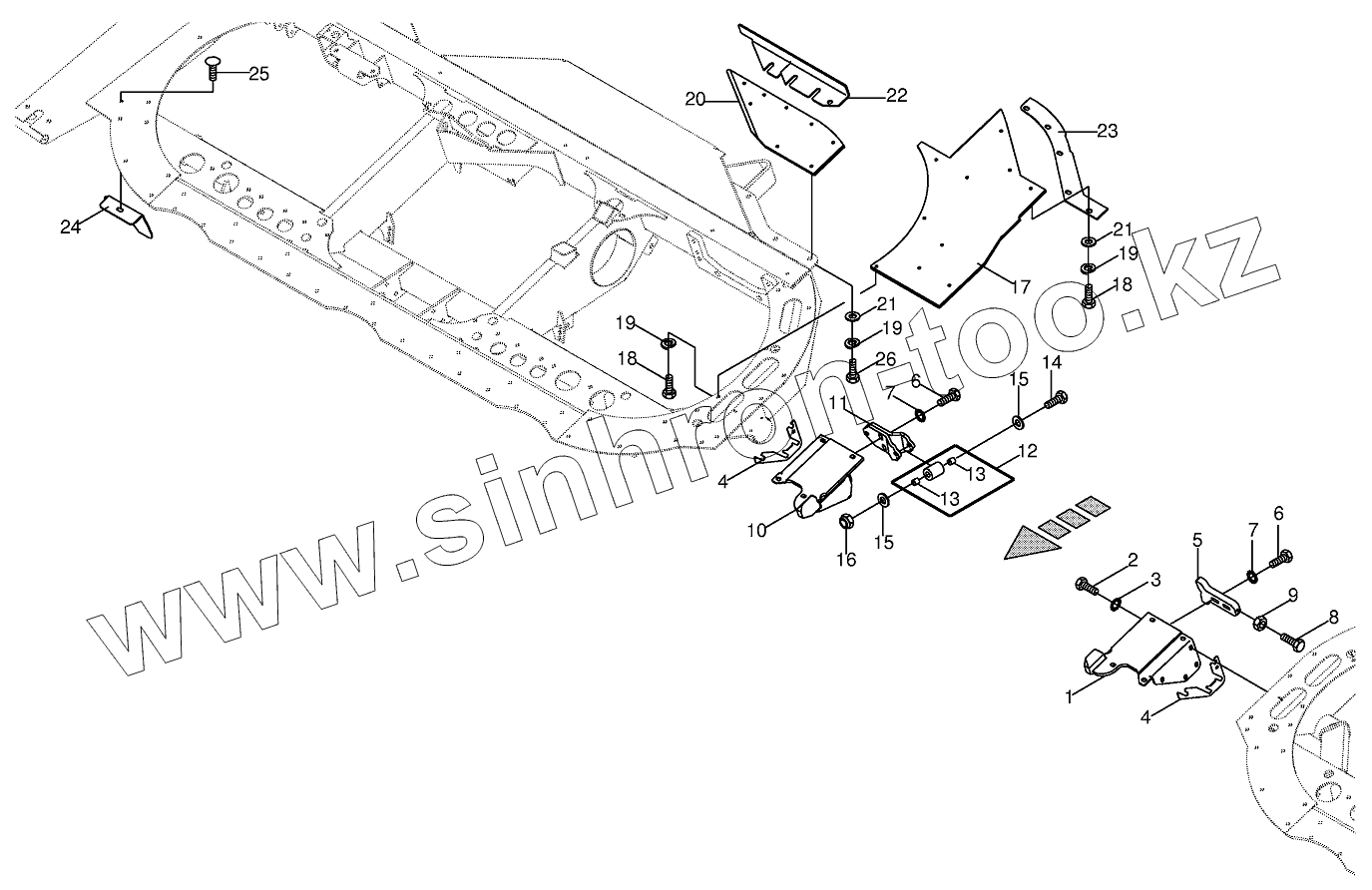

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Frame centring device

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

7

8

9

10

11

12

13

13

14

15

15

16

17

18

18

19

19

19

20

21

21

22

22

23

24

24

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003529973		Centring system-left
2	009006340		Hex head bolt
3	009099091		Detent edged washer
4	003529840		Spacer plate
5	003529920		Centring system
6	009006570		Hex head bolt
7	009099101		Detent edged washer
8	009002841		Hex head bolt
9	009082120		Hex nut
10	003529983		Centring system-right
11	003529991		Roller support
12	003529960		Roller
13	009349600		Bearing bush
14	009014590		Hex head bolt
15	009105061		Washer
16	009087010		Locknut
17	003523983		Base plate
18	009008150		Hex head bolt
19	009101111		Spring washer
20	003523813		Cover plate
21	009104140		Washer
22	003533160		Elbow-right
22	003533170		Elbow-left
23	003523842		Seal rail
24	003527981		Guard-right
24	003527971		Guard-left
25	009040473		Countersunkscrew
26	009008150		Hex head bolt
26	009008160		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
