Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Boom/Roller

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

11

12

14

15

16

16

17

17

18

19

20

21

21

22

23

23

24

25

26

27

28

29

29

30

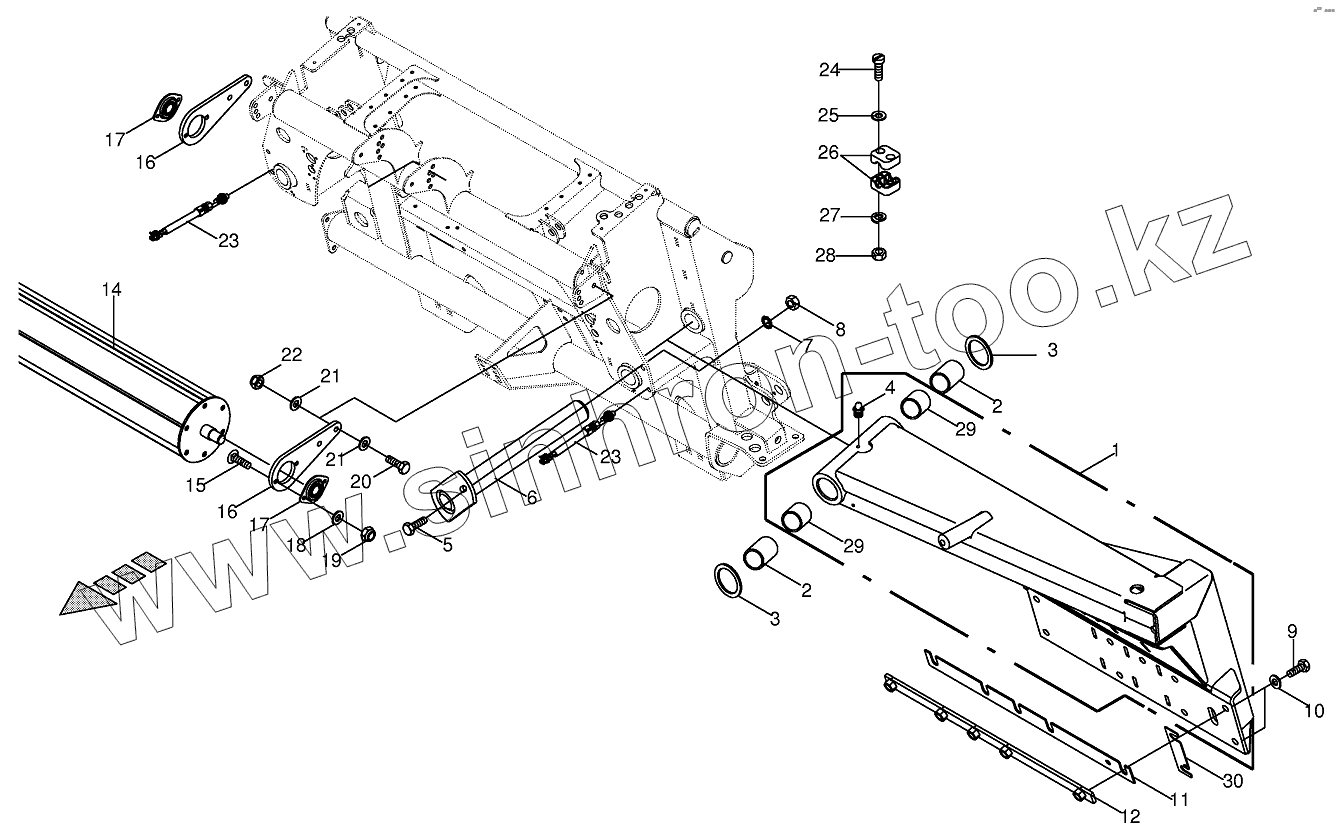

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003522644		Cantilever-right
1	003522634		Cantilever-left
2	009349390		Bearing bush
3	004410981		Washer
4	009191050		Grease niple
5	009006570		Hex head bolt
6	003522501		Pin
7	009099101		Detent edged washer
8	009082150		Hex nut
9	009006770		Hex head bolt
10	009103031		Washer
11	003524471		Intermediate housing
11	003524461		Intermediate housing
12	003522871		Hole reinforcement
14	003529251		Roller
15	009047322		Coach bolt
16	003529240		Roller support
17	009340120		Flange bearing
18	009104130		Washer
19	009087060		Locknut
20	009006560		Hex head bolt
21	009105061		Washer
22	009087010		Locknut
23	003024091		Namursensor
24	009034531		Allen screw
25	009105001		Washer
26	009251071		Tube clamp-2 halves
27	009100310		Spring washer
28	009082071		Hex nut
29	009349380		Bearing bush
30	003528451		Intermediate housing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
