Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Angle gear

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

6

6

6

7

7

7

7

8

8

9

10

11

11

11

12

13

13

14

15

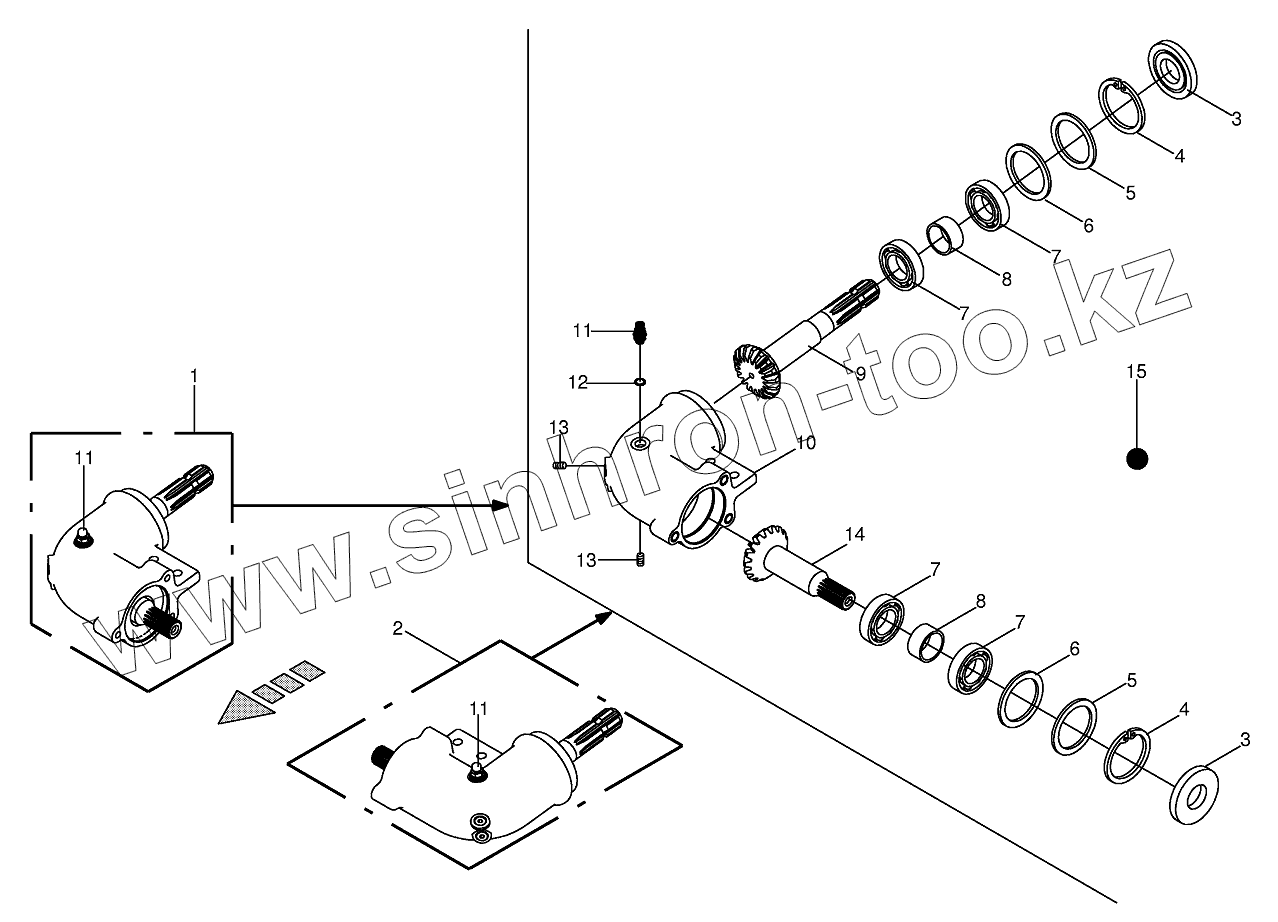

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003520611		Angle gear-right
2	003520601		Angle gear-left
3	009363651		Radial-shaft sealing ring
4	009116800		Circlip
5	009107440		Supporting disc
6	009109740		Shim ring
6	009109730		Shim ring
6	009109720		Shim ring
6	009109700		Shim ring
7	009301680		Grooved ball bearing
8	003520650		Spacer bushing
9	003520641		Pinion shaft
10	003520621		Housing
11	009198111		Breather
12	009377270		Gasket ring
13	009060390		Screw plug
14	003520631		Pinion shaft
15	009261010		Oil-Id.-no.=1ltr

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
