Каталог запасных частей к технике: KRONE EColl.6000-7500-9000-6000CL/JD. Tip protection
1
1
2
3
3
3
3
3
3
4
5
6
7
8
8
9
9
9
9
9
9
9
9
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31

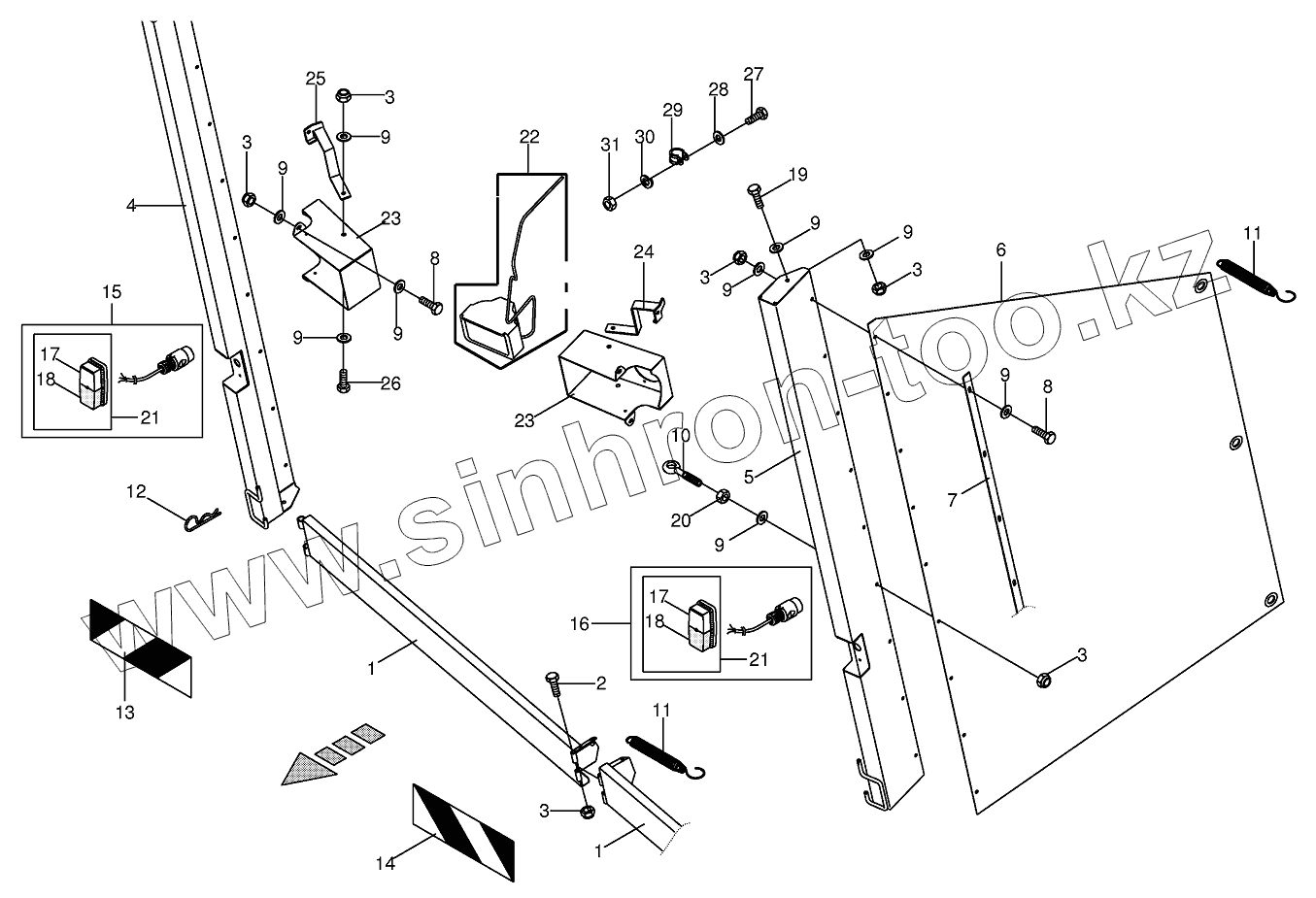

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009247140 | 009247140 | Bulb | |
| 1 | 003526612 | Front guard | |
| 2 | 009003500 | Hex head bolt | |
| 3 | 009087060 | Locknut | |
| 4 | 003526683 | Guard-right | |
| 5 | 003526673 | Guard-left | |
| 6 | 003526751 | Protecting skirt | |
| 7 | 002536281 | Clamping strap | |
| 8 | 009006120 | Hex head bolt | |
| 9 | 009104130 | Washer | |
| 10 | 002804002 | Eyebolt | |
| 11 | 002743276 | Tension spring | |
| 12 | 009171041 | Spring clip | |
| 13 | 009246260 | Warning foil-right | |
| 14 | 009246250 | Warning foil-left | |
| 15 | 003029640 | Indicator-right front | |
| 16 | 003029630 | Indicator-left front | |
| 17 | 009246930 | Singel filament buld | |
| 18 | 009247090 | Singel filament buld | |
| 19 | 009002010 | Hex head bolt | |
| 20 | 009082100 | Hex nut | |
| 21 | 009246360 | Flashing light with side light | |
| 22 | 003039870 | Headlight-optional | |
| 23 | 003526790 | Lamp support | |
| 24 | 003526810 | Spike limit stop left | |
| 25 | 003526820 | Spike limit stop right | |
| 26 | 009006140 | Hex head bolt | |
| 27 | 009037450 | Allen screw | |
| 28 | 009105001 | Washer | |
| 29 | 009240170 | Tube clip w. rubber | |
| 30 | 009100310 | Spring washer | |
| 31 | 009082071 | Hex nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
