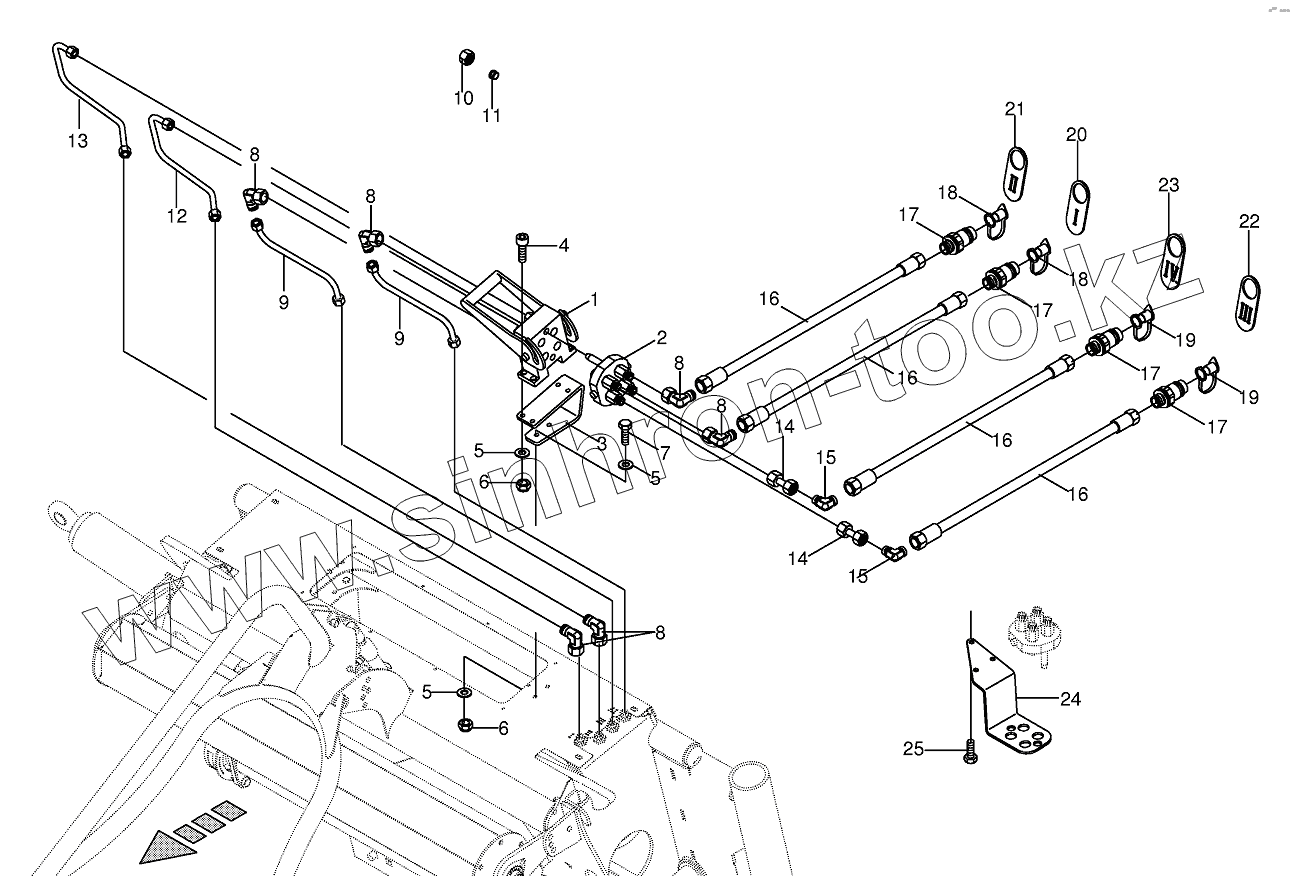

Каталог запасных частей к технике: KRONE EColl.6000-7500-9000-6000CL/JD. Hydraulics-Frame/Plug 9000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
7
8
8
8
8
8
9
9
10
11
12
13
14
14
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
270082160 270082160 Sealing set
270082170 270082170 Sealing set
1 009193300 Multi-clutch-fixed half
2 009193310 Multi-clutch-loose half
3 003524960 Support
4 009030771 Allen screw
5 009104130 Washer
6 009087060 Locknut
7 009006160 Hex head bolt
8 009210671 Angle lug
9 003524990 Hydraulic line-incl. nozzle disc cap, cutting ring
10 009212060 Nozzle disc cap
11 009210461 Cutting ring
12 003524970 Hydraulic line-incl. nozzle disc cap, cutting ring
13 003524980 Hydraulic line-incl. nozzle disc cap, cutting ring
14 002307430 Double nipple
15 009210661 Elbow union
16 009209690 High pressure hose line
17 009193220 Connector plug
18 009212631 Dust cap-blue
19 009211711 Dust cap-red
20 003601620 Plate-1
21 003601630 Plate-2
22 003601640 Plate-3
23 003601670 Plate-4
24 003528470 Clutch support
25 009006140 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
