Каталог запасных частей к технике: KRONE EColl.6000-7500-9000-6000CL/JD. Cover holder/Centre tower

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

13

14

15

15

16

17

18

18

19

19

20

20

20

21

21

22

23

23

24

25

25

26

27

28

29

30

31

31

32

33

34

35

36

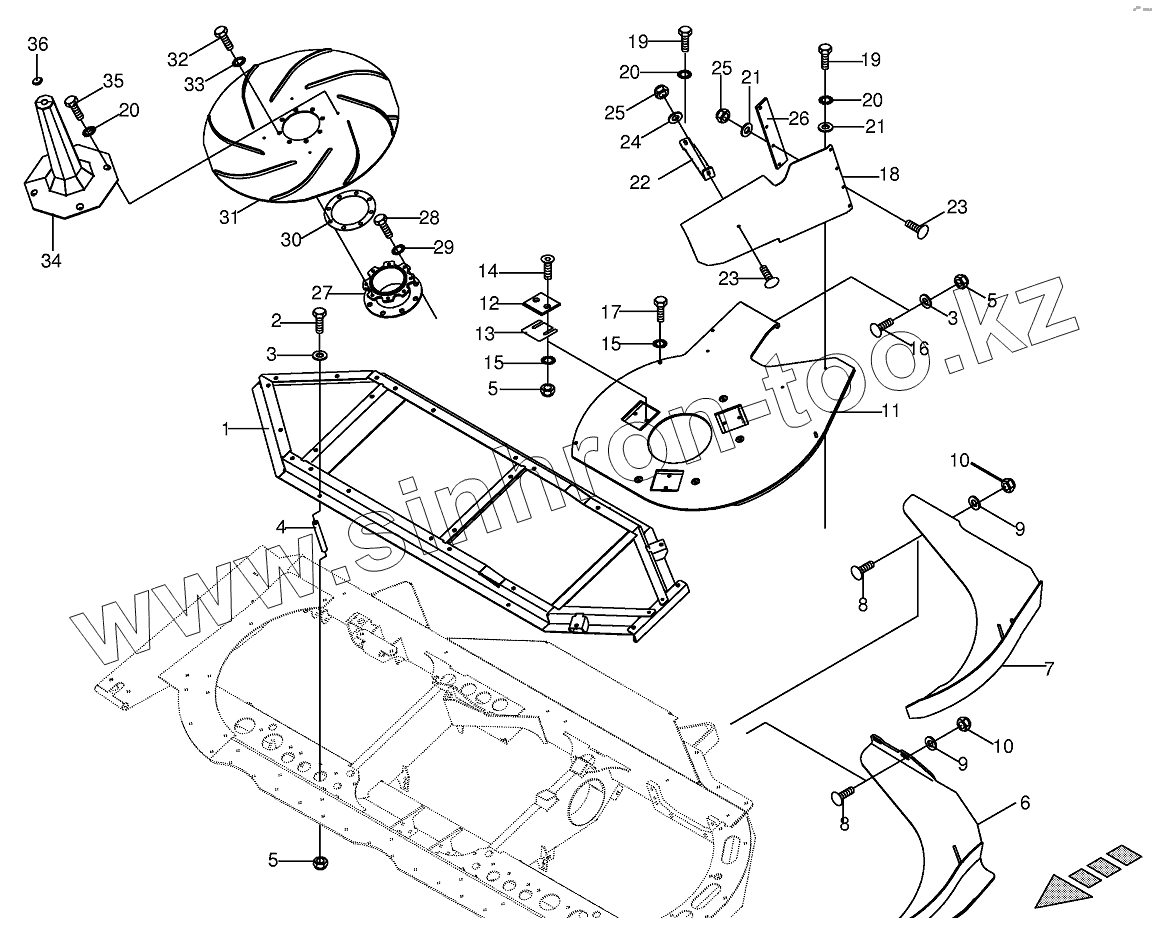

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003525924		Cover holder
1	003525914		Cover holder
1	003525934		Cover holder
2	009003470		Hex head bolt
3	009104140		Washer
4	003525900		Bushing
5	009087580		Locknut
6	003525773		Stripper-below right
6	003525783		Stripper-below left
7	003525804		Stripper-top right
7	003525794		Stripper-top left
8	009047791		Coach bolt
9	009105061		Washer
10	009087010		Locknut
11	003529462		Cover plate-inside right
11	003529452		Cover plate-inside left
12	002815401		Friction disc
13	002836760		Filler plate
14	009040453		Countersunkscrew
15	009099091		Detent edged washer
16	009047552		Coach bolt
17	009006340		Hex head bolt
18	003529371		Guide plate-left
18	003529381		Guide plate-right
19	009006120		Hex head bolt
20	009099081		Detent edged washer
21	009106030		Washer
22	003529390		Support
23	009047312		Coach bolt
24	009104130		Washer
25	009087060		Locknut
26	003529530		Gum-jointing
27	003529401		Hub
28	009006770		Hex head bolt
29	009099121		Detent edged washer
30	003529160		Spacer ring
31	003529321		Turntable-right
31	003529311		Turntable-left
32	009006550		Hex head bolt
33	009099101		Detent edged washer
34	003529271		Centre tower
35	009006100		Hex head bolt
36	009250290		Sealing plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
