Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Support panel-Addition NH-FR

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

6

7

8

9

10

11

12

12

12

12

12

13

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

29

30

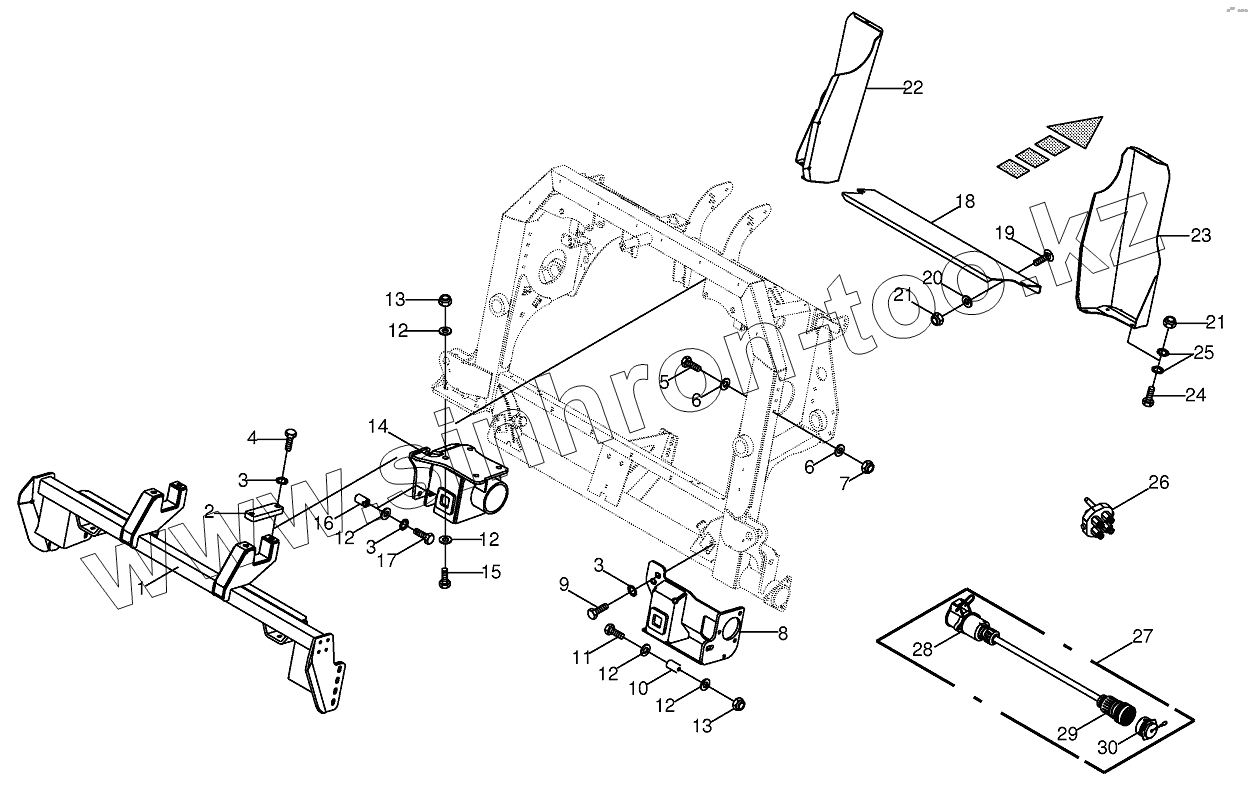

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200929260		Support panel
2	200928450		Clamping plate
3	009099121		Detent edged washer
4	009006780		Hex head bolt
5	009011241		Hex head bolt
6	009106090		Washer
7	009087010		Locknut
8	200929320		Retainer-below right
9	009006770		Hex head bolt
10	003449471		Bushing
11	009011371		Hex head bolt
12	009103031		Washer
13	009087190		Locknut
14	200929380		Gearbox panel
15	009006760		Hex head bolt
16	200928560		Bushing
17	009003351		Hex head bolt
18	200928440		Sealing plate
19	009047312		Coach bolt
20	009104130		Washer
21	009087060		Locknut
22	200928510		Position adapter-left
23	200928500		Position adapter-right
24	009006140		Hex head bolt
25	009099081		Detent edged washer
26	270045480		Multi-clutch
27	200808440		Adapter wire
28	200808450		Clutch socket-7-pole
29	003037581		Plug 31-p Bu HD30 KPL-31-pole
30	003034130		Blind-plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
