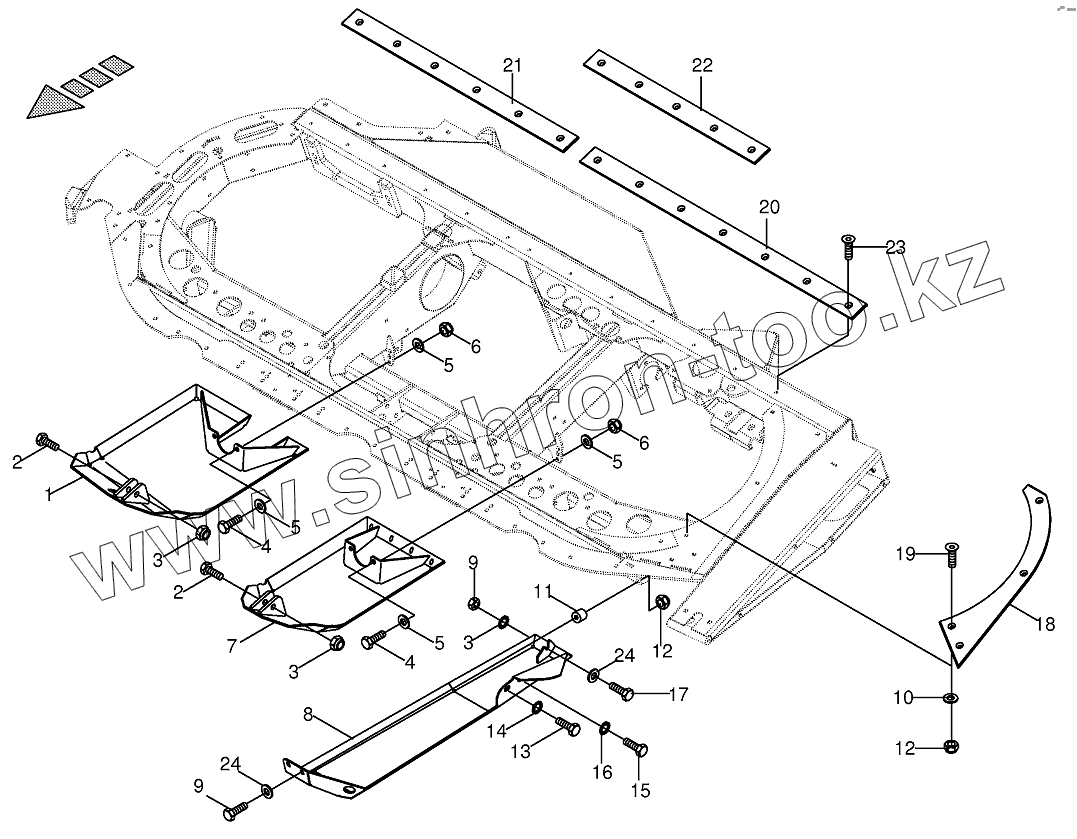

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Skid/Wearing rail

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
4
4
5
5
5
5
6
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 003529623 Skid-inside right
1 003529613 Skid-inside left
2 009011411 Hex head bolt
3 009087190 Locknut
4 009006570 Hex head bolt
5 009105061 Washer
6 009087010 Locknut
7 003524185 Skid
8 003529696 Skid-outside left
8 003529706 Skid-outside right
9 009014350 Hex head bolt
10 009104140 Washer
11 003523230 Spacer tube
12 009087580 Locknut
13 009006140 Hex head bolt
14 009099081 Detent edged washer
15 009006530 Hex head bolt
16 009099101 Detent edged washer
17 009016021 Hex head bolt
18 200930330 Wearing part-outside left
18 200930320 Wearing part-outside right
19 009040490 Countersunkscrew
19 009040473 Countersunkscrew
20 200930311 Wearing rail-back
21 200930291 Wearing rail-inside
22 200930301 Wearing rail-back
23 009040453 Countersunkscrew
24 009103530 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
