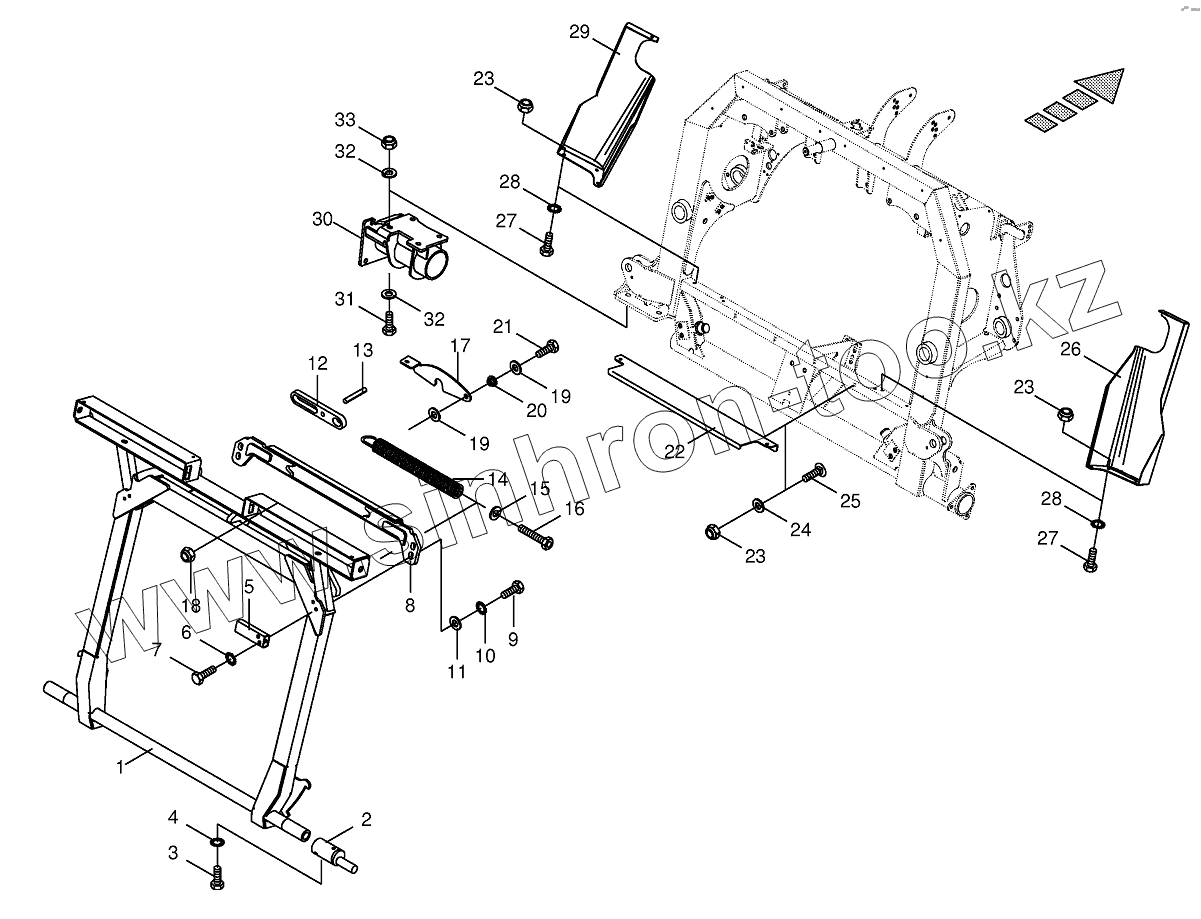

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Pivoting frame-Addition NH-FX

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

19

20

21

22

23

23

23

24

25

26

27

27

28

28

29

30

31

32

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200920712		Pivoting frame
2	200920492		Locking mechanism
3	009006360		Hex head bolt
4	009099091		Detent edged washer
5	200920721		Intermediate tube-optional
6	009099101		Detent edged washer
7	009011220		He head bolt
8	200920440		Support panel
9	009006760		Hex head bolt
10	009099121		Detent edged washer
11	009103620		Washer
12	200913650		Spring support
13	009128480		Roll pin
13	009127192		Roll pin
14	001519481		Tension spring
15	009105122		Washer
16	200913600		Turnbuckle
17	200913661		Centering plate
18	009087580		Locknut
19	009104140		Washer
20	003526130		Bushing
21	009006380		Hex head bolt
22	200903351		Sealing plate
23	009087060		Locknut
24	009104130		Washer
25	009047312		Coach bolt
26	200920740		Position adapter-right
27	009006140		Hex head bolt
28	009099081		Detent edged washer
29	200920750		Position adapter-left
30	200920731		Gearbox panel
31	009006760		Hex head bolt
32	009103031		Washer
33	009087190		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
