Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Main transmission-Addition CL 493/494

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

4

5

5

6

6

6

6

7

8

9

9

10

11

12

12

12

12

13

14

15

16

17

18

19

20

21

22

22

22

22

23

23

24

24

25

25

26

27

27

28

29

29

30

31

32

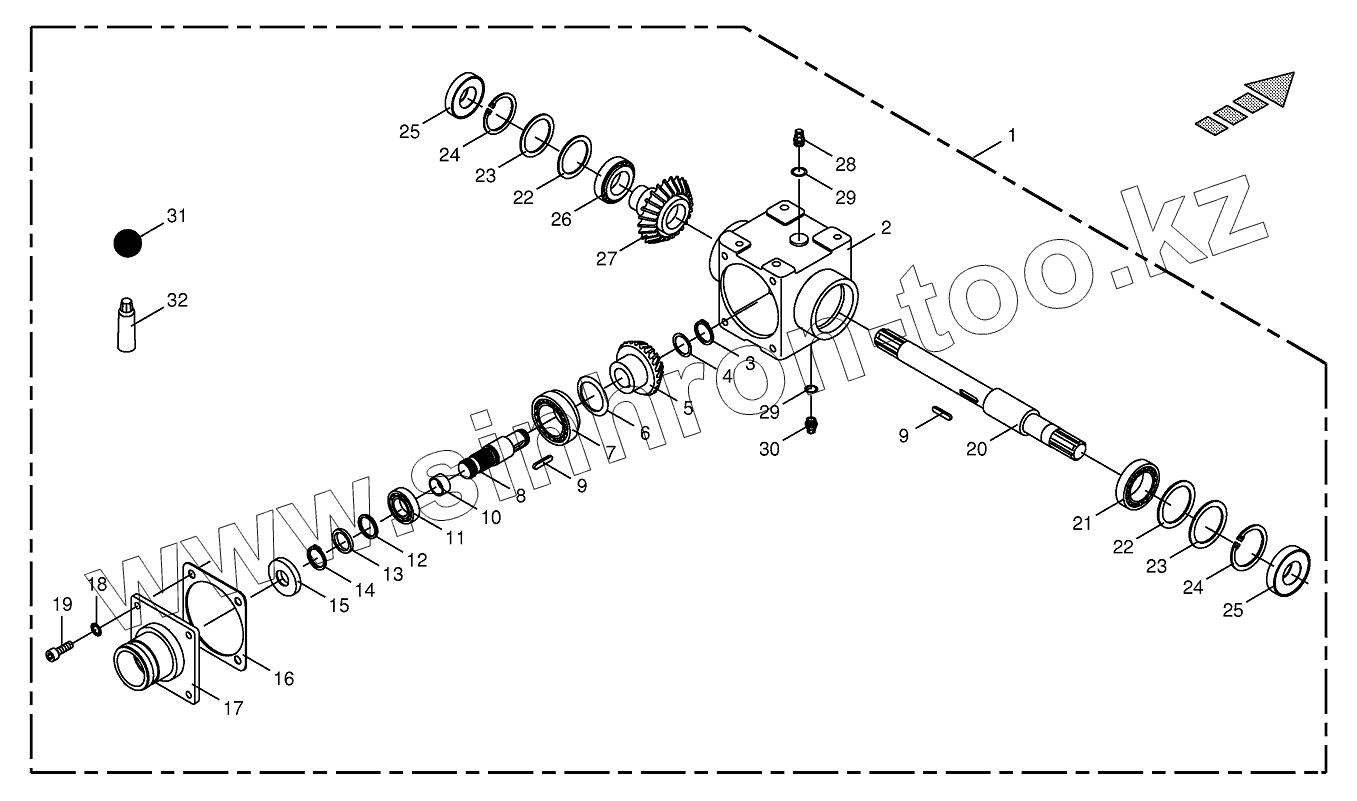

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200924310		T-Gearbox-Z=23 / 19
1	200924300		T-Gearbox-Z=22 / 22
2	200912371		Gearbox housing
3	009115410		Circlip
4	009111320		Shim ring
4	009111330		Shim ring
4	009111340		Shim ring
5	001452132		Bevel wheel
5	200912790		Bevel wheel
6	009109040		Shim ring
6	009109030		Shim ring
6	009109020		Shim ring
6	009109000		Shim ring
7	009321550		Taper roller bearing
8	200912240		Input shaft
9	009151220		Fit-in key
10	900001970		Inner ring
11	009321310		Taper roller bearing
12	009108930		Shim ring
12	009108940		Shim ring
12	009108980		Shim ring
12	009108990		Shim ring
13	009107321		Supporting disc
14	009115491		Circlip
15	009360151		Radial-shaft sealing ring
16	001452121		Gearbox seal
17	200912390		Gearbox cover
18	009099110		Detent edged washer
19	009030111		Allen screw
20	200912380		Gearbox shaft
21	009301670		Grooved ball bearing
22	009110220		Shim ring
22	009110230		Shim ring
22	009110241		Shim ring
23	900012260		Supporting disc
24	009116730		Circlip
25	009360210		Radial-shaft sealing ring
26	009321770		Taper roller bearing
27	001452132		Bevel wheel
27	200912780		Bevel wheel
28	009198111		Breather
29	009377270		Gasket ring
30	009060101		Screw plug
31	009261010		Oil-Id.-no.=1ltr
32	009386270		Gluten

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
