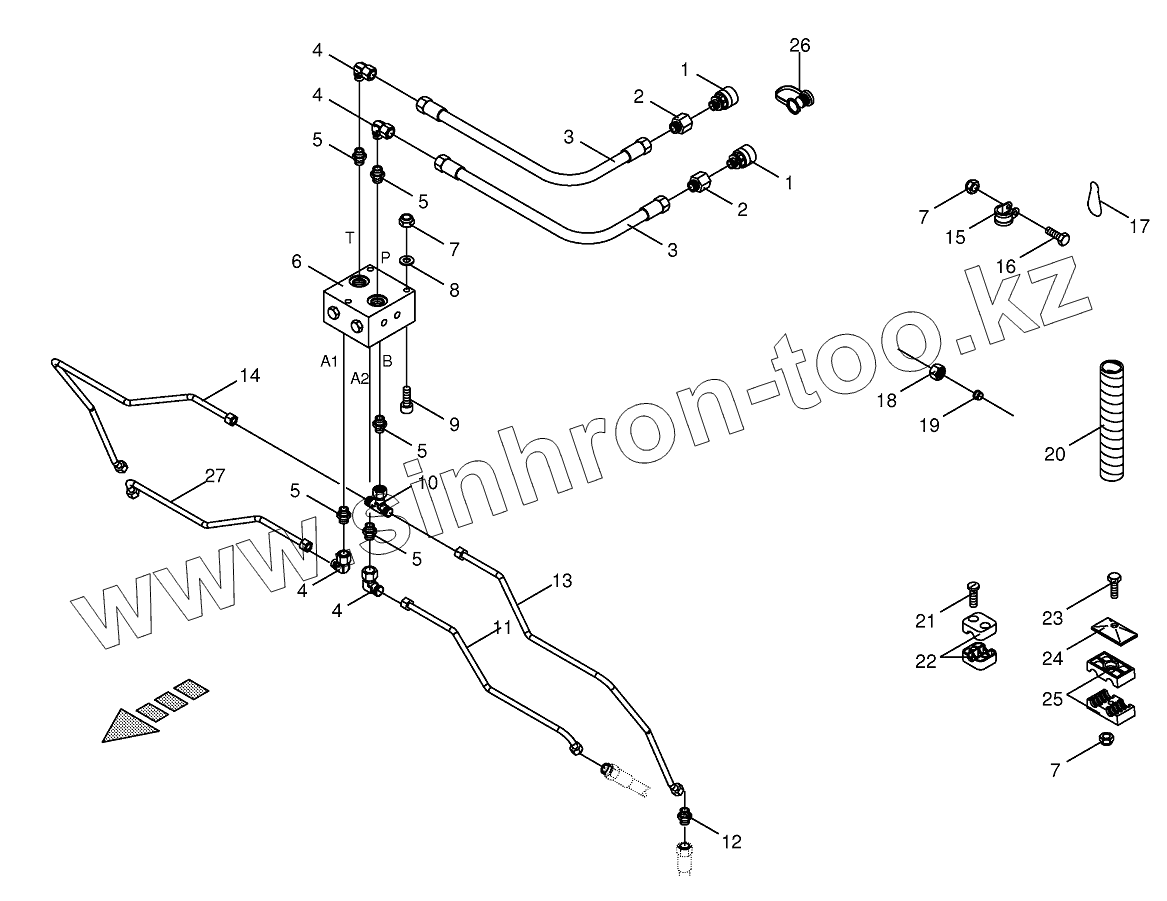

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Hydraulics-pivoting frame 822346-842000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
4
5
5
5
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 009193610 Screwed joint-plug
2 009210860 Reducer fitting
3 900000110 High pressure hose line
4 009210671 Angle lug
5 009208180 Male connector
6 009192110 Triple lock-up valve unit
7 009087060 Locknut
8 009104130 Washer
9 009016700 Allen screw
10 009210771 T-connector
11 200913690 Hydraulic line-incl. nozzle disc cap, cutting ring
12 009208970 Reducer fitting
13 200913710 Hydraulic line-incl. nozzle disc cap, cutting ring
14 200913720 Hydraulic line-incl. nozzle disc cap, cutting ring
15 009240550 Tube clip w. rubber
16 009006170 Hex head bolt
17 009178021 Spring hook
18 009212060 Nozzle disc cap
19 009210461 Cutting ring
20 009404780 Spiral strip-Id.-no.= 1m
21 009034771 Allen screw
22 009251071 Tube clamp-2 halves
23 009014230 Hex head bolt
24 009251340 Cover plate
25 009251050 Tube clamp-2 halves
26 270001240 Protective cap-red
27 200913700 Hydraulic line-incl. nozzle disc cap, cutting ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
