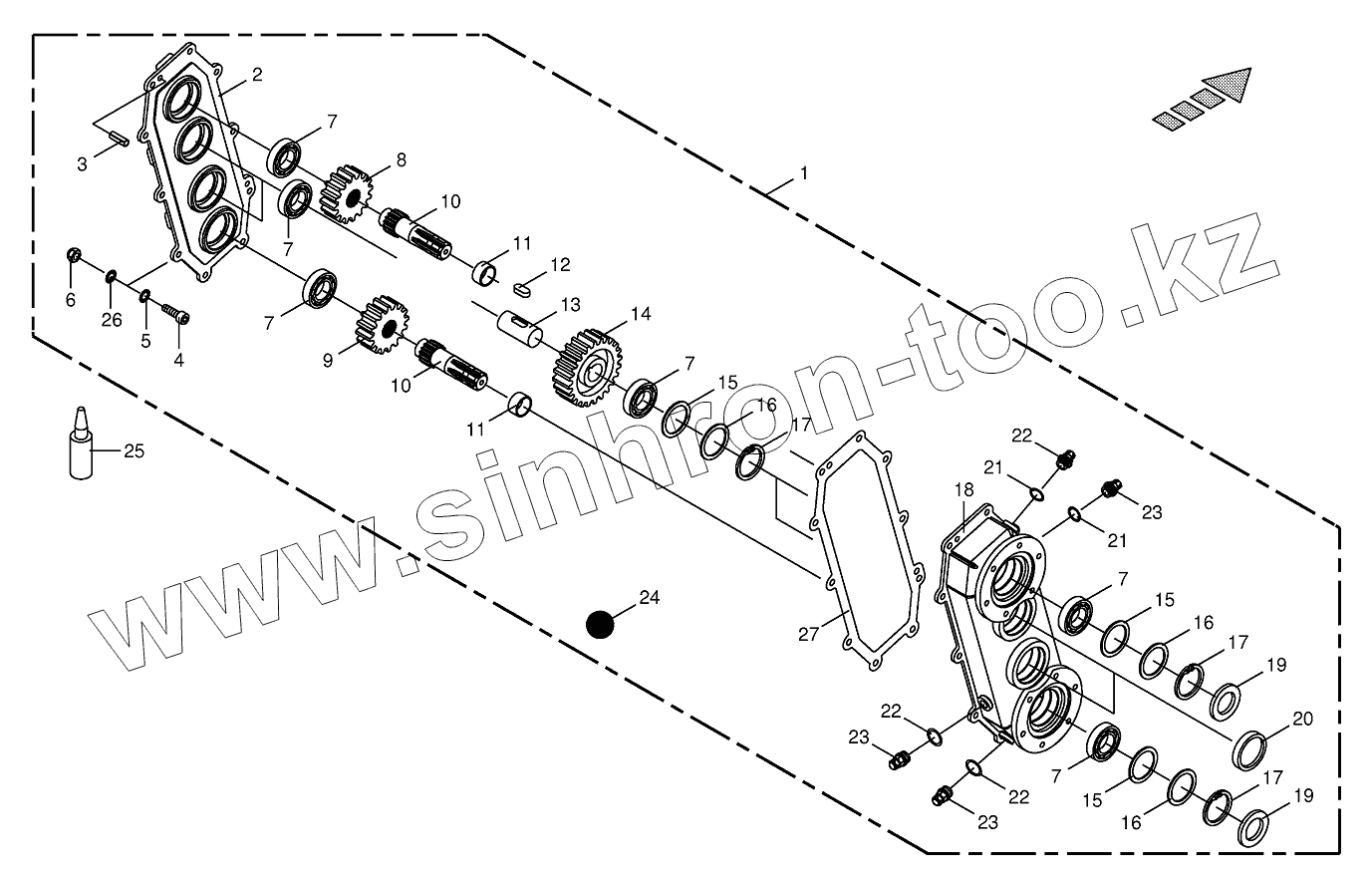

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Gearbox outside-Addition JD/NH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
10
11
11
12
13
14
15
15
15
16
16
16
17
17
17
18
19
19
20
21
21
22
22
22
23
23
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
009111620 009111620 Shim ring
1 200912861 Gearbox
2 200912481 Gearbox cover
3 009157130 Cyl. pin
4 009031091 Allen screw
5 009099070 Detent edged washer
6 009087580 Locknut
7 009321060 Taper roller bearing
8 200912740 Spur gear
9 200912750 Spur gear
10 200912880 Connecting shaft
11 900001970 Inner ring
12 009151060 Fit-in key
13 200912870 Shaft
14 200912890 Spur gear
15 009107001 Supporting disc
16 009111600 Shim ring
17 009116680 Circlip
18 200912550 Gearbox housing
19 900002730 Radial-shaft sealing ring
20 009252031 Sealing cap
21 009377270 Gasket ring
22 009198111 Breather
23 009060101 Screw plug
24 009260240 Oil-Id.-no.= 1ltr
25 009402270 Universal-sealant-silicone-free
26 009099091 Detent edged washer
27 200917880 Gearbox seal
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
