Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Gearbox inside-Addition JD/NH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
24
25
26
27
28
29
30

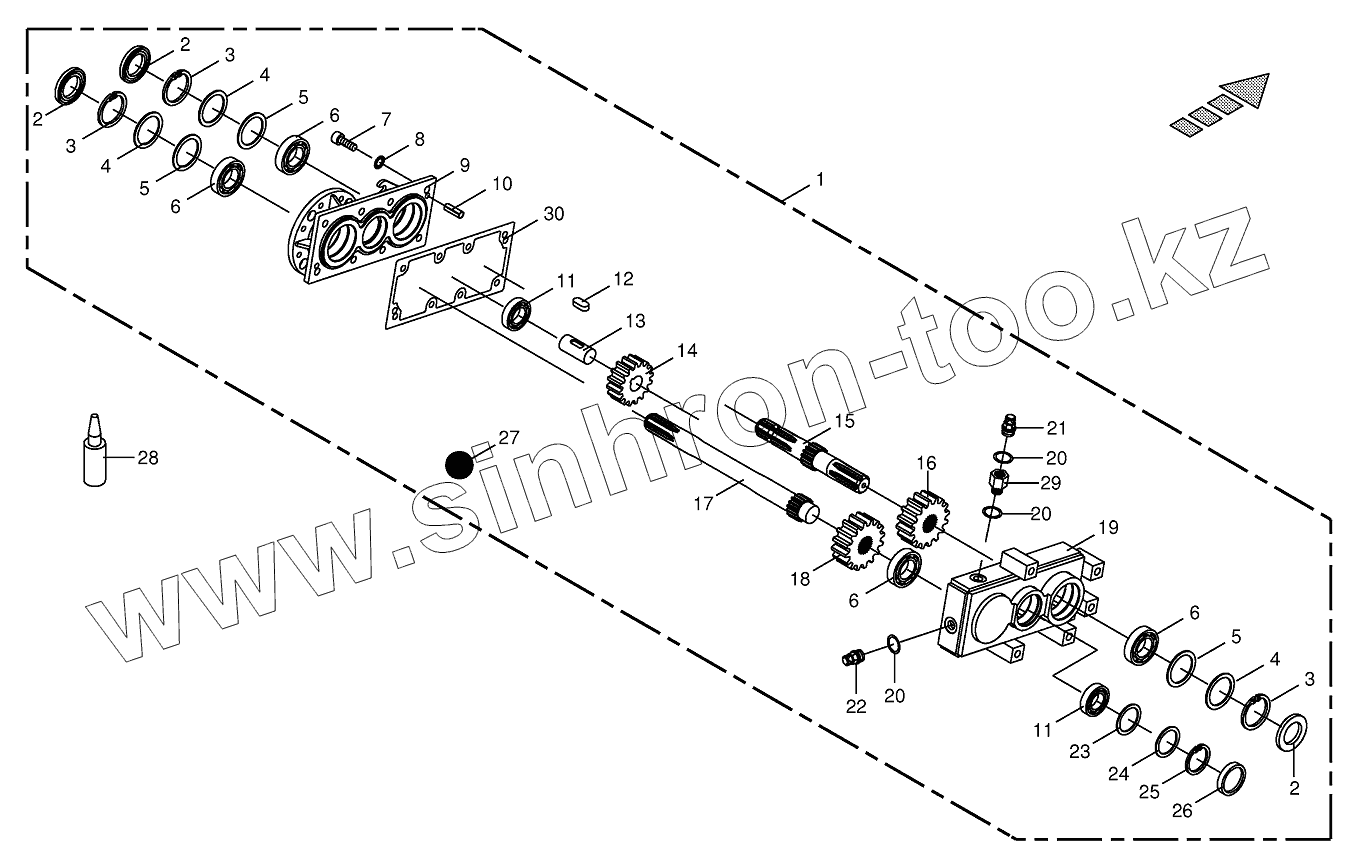

Позиция на иллюстрации Заводской номер детали Название детали
1 200912771 Gearbox
2 900002740 Radial-shaft sealing ring
3 009116680 Circlip
4 009111600 Shim ring
4 009111620 Shim ring
5 009107001 Supporting disc
6 009321060 Taper roller bearing
7 009030111 Allen screw
8 009099110 Detent edged washer
9 200912610 Gearbox cover
10 009157010 Cyl. pin
11 009321050 Taper roller bearing
12 009150641 Fit-in key
13 200912710 Shaft
14 200912760 Spur gear
15 200912720 Connecting shaft
16 200912750 Spur gear
17 200912730 Connecting shaft
18 200912740 Spur gear
19 200912701 Gearbox housing
20 009377270 Gasket ring
21 009198111 Breather
22 009060101 Screw plug
23 009107353 Supporting disc
24 009109000 Shim ring
24 009109020 Shim ring
24 009109030 Shim ring
25 009116590 Circlip
26 009252022 Sealing cap
27 009260240 Oil-Id.-no.= 1ltr
28 009402270 Universal-sealant-silicone-free
29 002763371 Ahrottle housing-for onesided throttle
30 200917890 Gearbox seal
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
