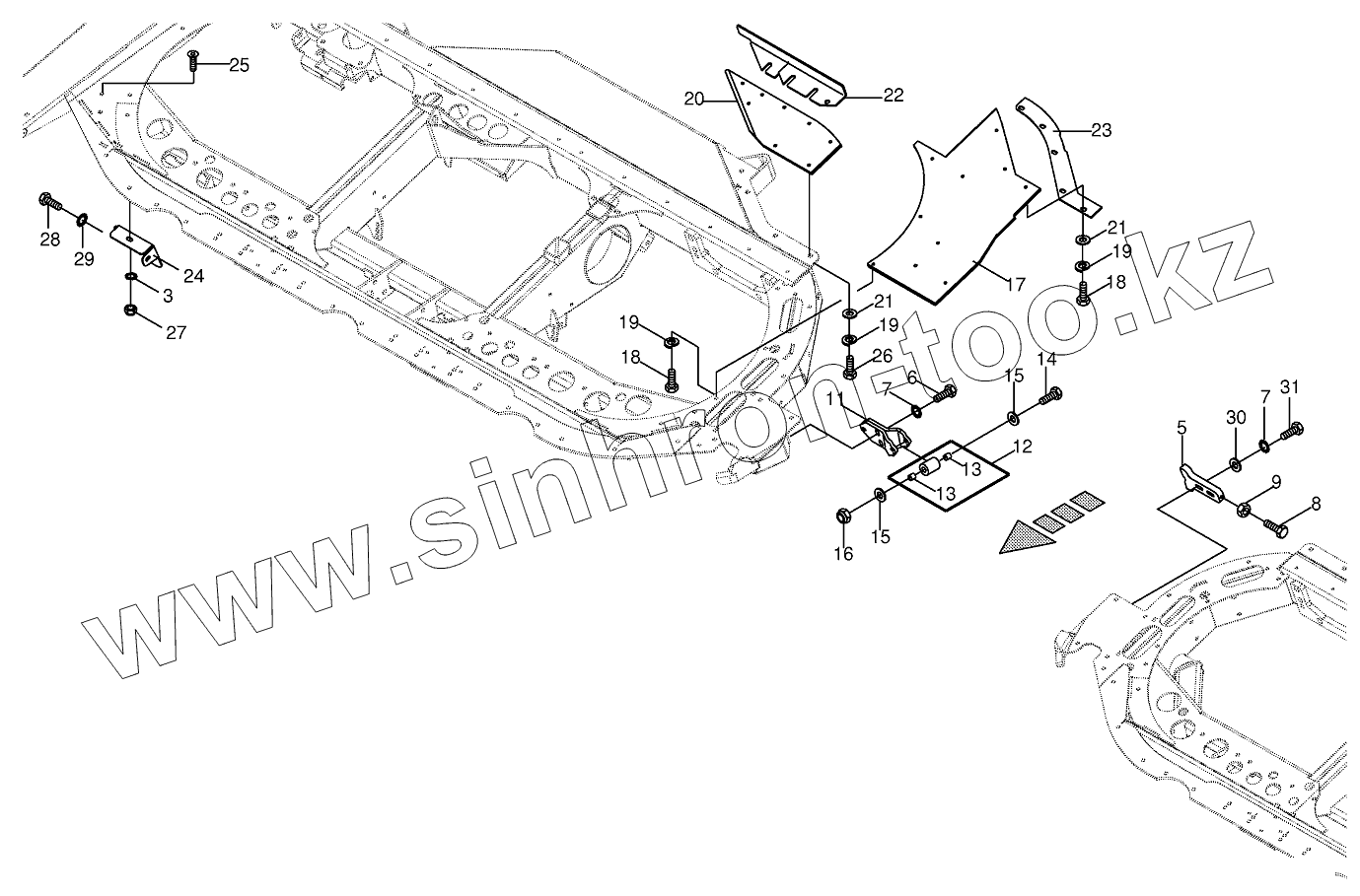

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Frame centring device

Тип техники

Марка

Модель

Схема

3

5

6

7

7

8

9

11

12

13

13

14

15

15

16

17

18

18

19

19

19

20

21

21

22

22

23

24

24

25

26

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
3	009099091		Detent edged washer
5	003529920		Centring system
6	009006570		Hex head bolt
7	009099101		Detent edged washer
8	009002841		Hex head bolt
9	009082120		Hex nut
11	003529991		Roller support
12	003529960		Roller
13	009349600		Bearing bush
14	009014590		Hex head bolt
15	009105061		Washer
16	009087010		Locknut
17	003523983		Base plate
18	009008150		Hex head bolt
19	009101111		Spring washer
20	003523813		Cover plate
21	009104140		Washer
22	003533160		Elbow-right
22	003533170		Elbow-left
23	003523842		Seal rail
24	003527981		Guard-right
24	003527971		Guard-left
25	900003520		Countersunkscrew
26	009008150		Hex head bolt
26	009008160		Hex head bolt
27	009087580		Locknut
28	009006140		Hex head bolt
29	009099081		Detent edged washer
30	009106090		Washer
31	009006580		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
