Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Fettler gear left 822346-860000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26

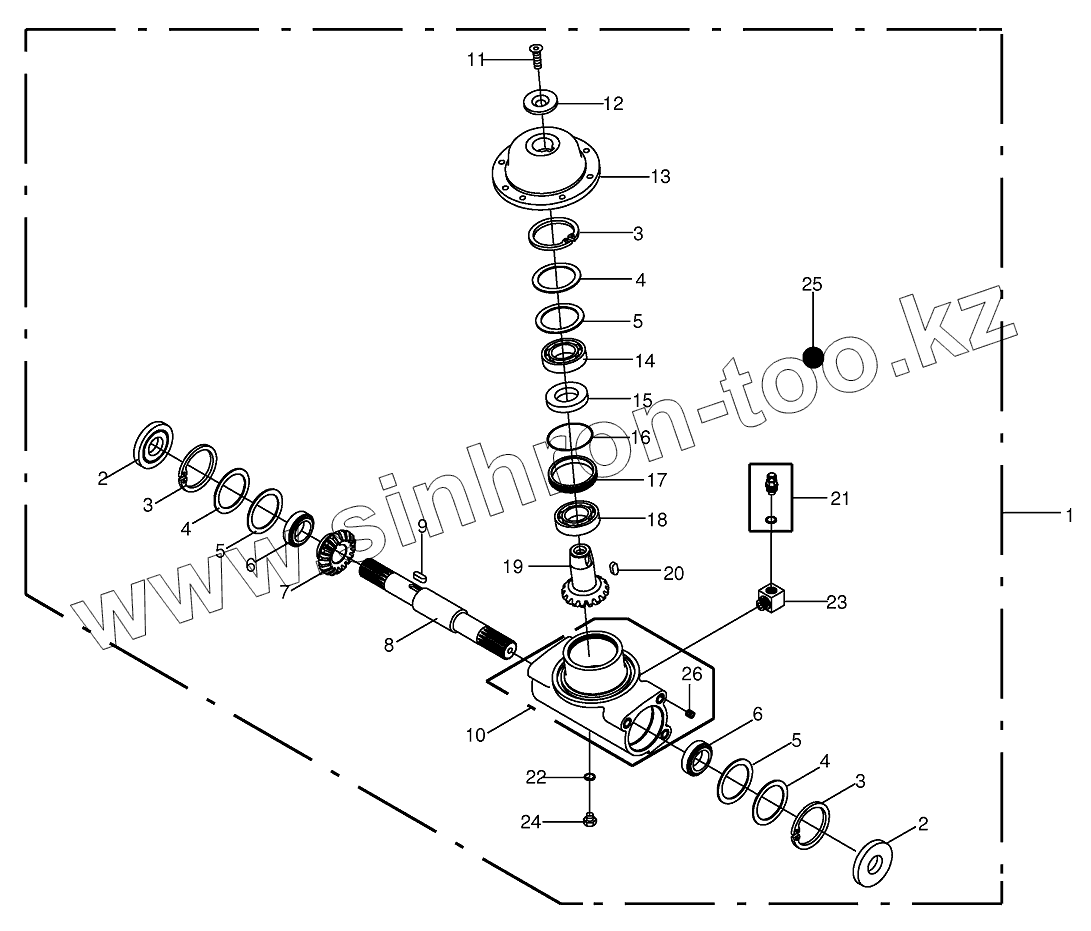

Позиция на иллюстрации Заводской номер детали Название детали
1 003520663 Fettler gearbox-left
2 009363212 Radial-shaft sealing ring
3 009116680 Circlip
4 009107001 Supporting disc
5 009109130 Shim ring
5 009109120 Shim ring
5 009109100 Shim ring
6 009301660 Grooved ball bearing
7 003517273 Bevel wheel
8 003520713 Shaft
9 009150641 Fit-in key
10 003520701 Housing
11 009040631 Countersunkscrew
12 003517341 Washer
13 003520732 Cup washer
14 009305370 Grooved ball bearing
15 009363350 Radial-shaft sealing ring
16 009375510 O-ring
17 003517291 Ring
18 009301370 Grooved ball bearing
19 003517262 Pinion shaft
20 009151000 Fit-in key
21 270089720 Air bleed valve
23 003332763 Angle screw-in connection
24 009060101 Screw plug
25 009261010 Oil-Id.-no.=1ltr
26 009095090 Threaded insert-self-cutting
