Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Drive pivoting frame-addition JD/NH

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

6

7

7

7

8

8

9

10

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

31

31

32

33

34

35

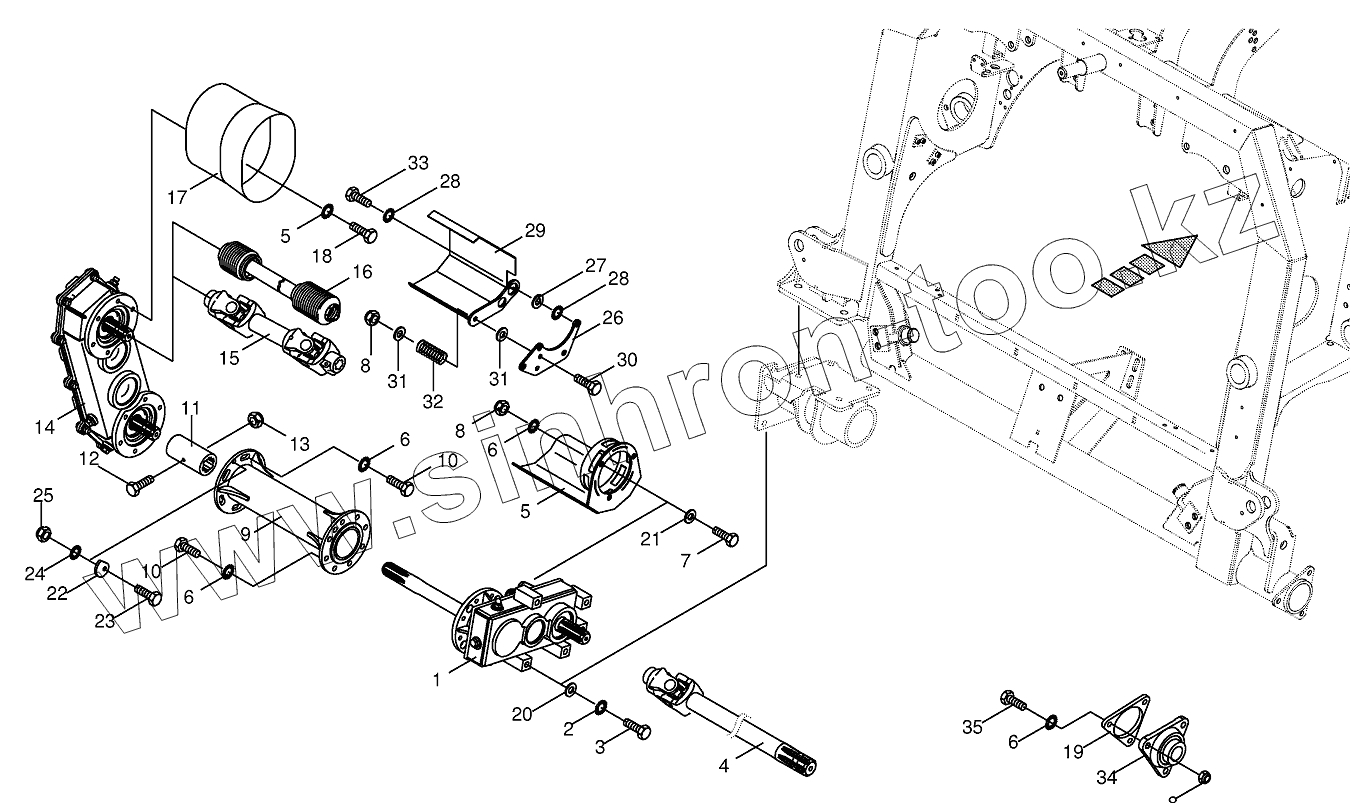

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200912771		Gearbox
2	009099121		Detent edged washer
3	009006740		Hex head bolt
4	270013030		Pto drive shaft
5	003529063		Guard support
6	009099101		Detent edged washer
7	009002260		Hex head bolt
7	009006560		Hex head bolt
7	009014540		Hex head bolt
8	009087010		Locknut
9	200912431		Intermediate tube
10	009006550		Hex head bolt
11	002672100		Profile bushing
12	900001760		Hex head bolt
13	009087041		Locknut
14	200912861		Gearbox
15	009568001		Pto drive shaft
16	270002302		Pto drive shaft
16	270026670		Pto drive shaft
17	270026970		Guard hopper-JD
18	009006530		Hex head bolt
19	003534270		Intermediate housing
20	009103031		Washer
21	009103200		Washer
22	200918600		Eccentric
23	009006370		Hex head bolt
24	009099070		Detent edged washer
25	009087580		Locknut
26	200919600		Guard support-JD
27	009103031		Washer
28	009099041		Detent edged washer
29	200919630		PTO shaft guard-JD
30	009014550		Hex head bolt
31	009105061		Washer
32	002409820		Pressure spring
33	009006740		Hex head bolt
34	009340510		Flange bearing
35	009003021		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
