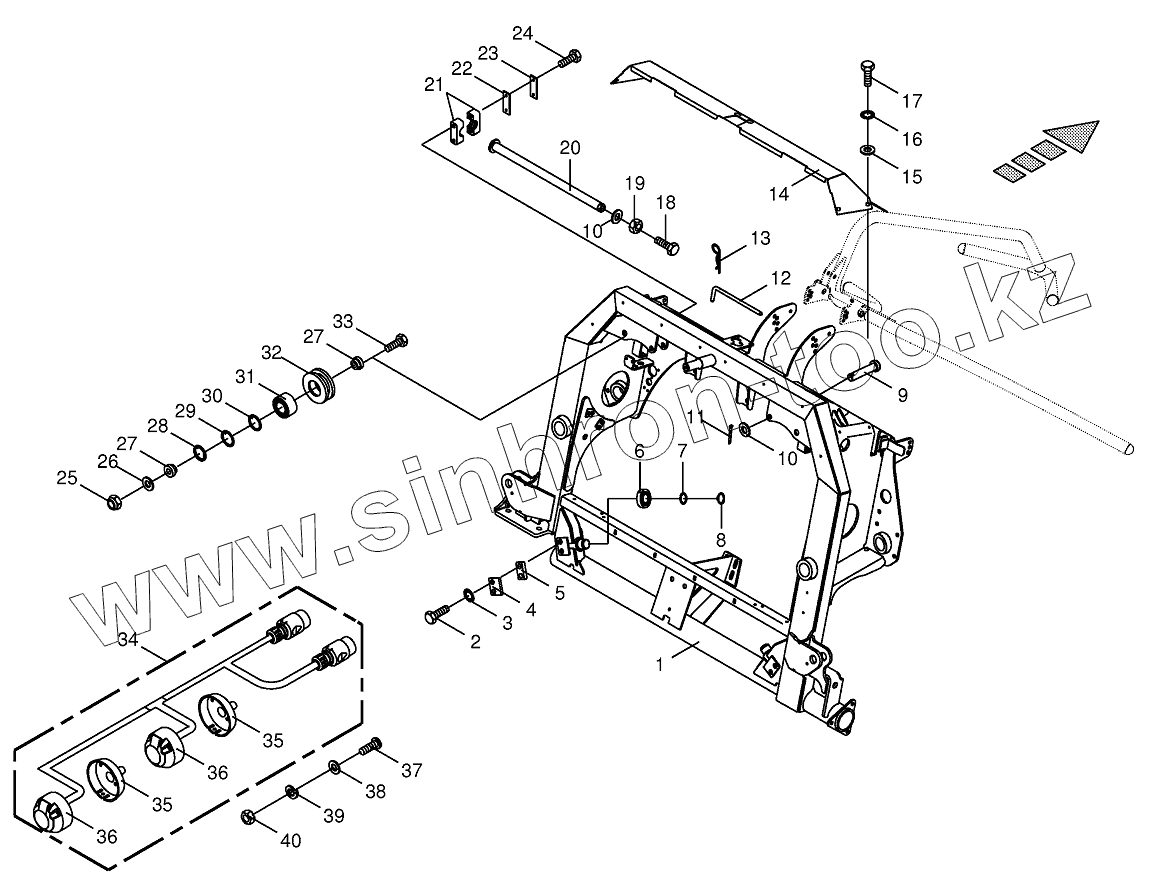

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Adapter frame swinging-Addition

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
35
36
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 200913361 Adapter frame
2 009006770 Hex head bolt
3 009099121 Detent edged washer
4 200913440 Supporting plate
5 200913430 Intermediate piece
6 009303190 Runner
7 009111361 Shim ring
8 009115190 Circlip
9 009160190 Pin
10 009103031 Washer
11 009120671 Cotter pin
12 003522610 Poling bolt
13 009171000 Spring clip
14 200913390 Cover plate
15 009106030 Washer
16 009099081 Detent edged washer
17 009006140 Hex head bolt
18 009006780 Hex head bolt
19 009082200 Hex nut
20 200913380 Adjusting rod
21 009251041 Tube clamp-2 halves
22 009251300 Cover plate
23 002508510 Locking plate
24 009014360 Hex head bolt
25 009087210 Locknut
26 009105122 Washer
27 200913410 Bushing
28 009116680 Circlip
29 009107001 Supporting disc
30 009109100 Shim ring
30 009109120 Shim ring
31 009311220 Bearing
32 200913421 Guide pulley
33 009015110 Hex head bolt
34 003039772 Cable harness adapter f. light EC 2 part
35 009245170 Socket base
36 009245710 Socket-7-pole
37 009036650 Allen screw
38 009105001 Washer
39 009100310 Spring washer
40 009082071 Hex nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
