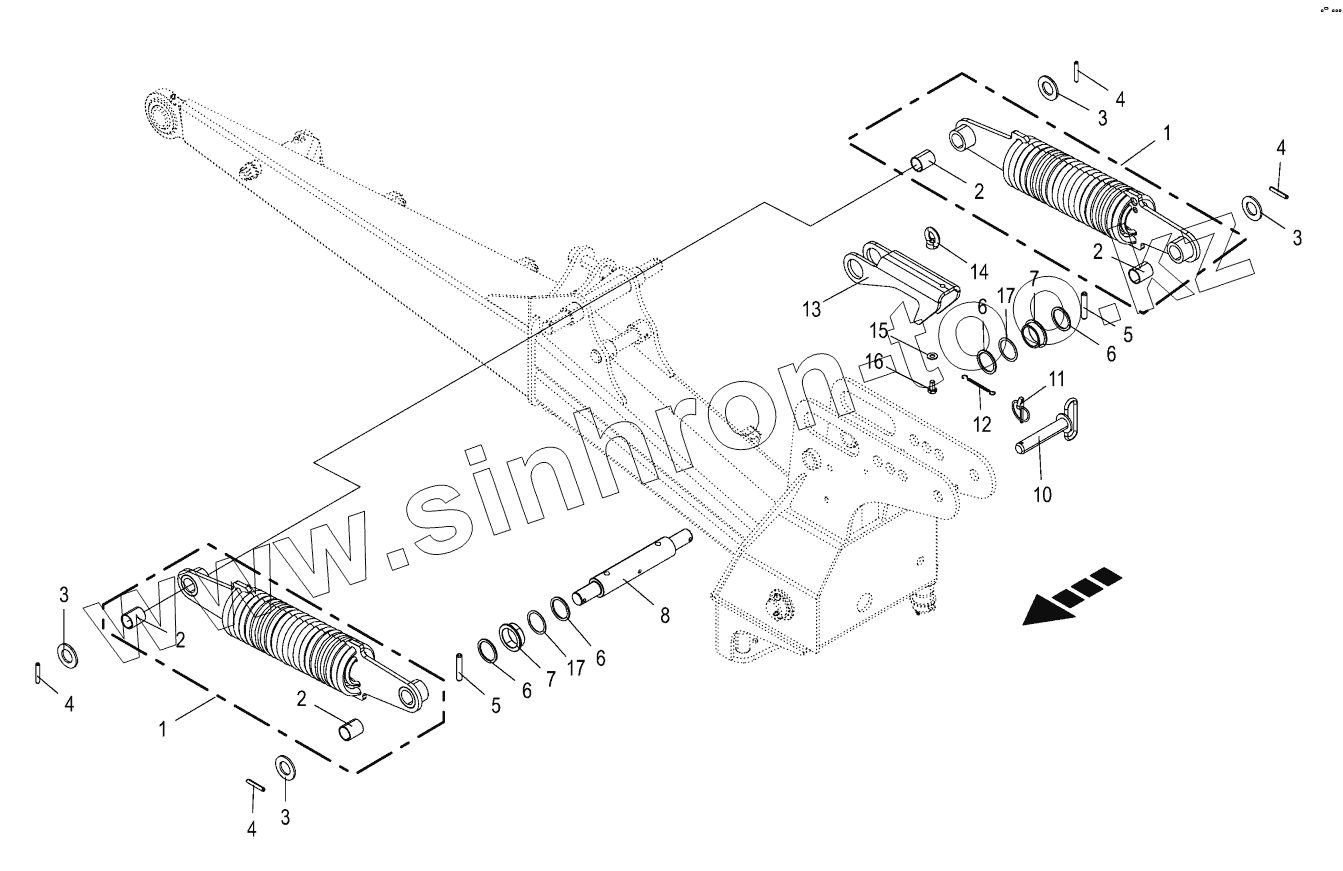

Каталог запасных частей к технике: KRONE EC R400. Tension spring

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
6
6
7
7
8
10
11
12
13
14
15
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 202312140 Tension spring
2 009349010 Bearing bush
3 009105152 Washer
4 009126721 Roll pin
5 009125003 Roll pin
6 009107321 Supporting disc
7 200335380 Sliding bushing
8 202314810 Shaft for spring holder
10 200330050 Pin
11 009170061 Linch pin
12 009226520 Chain
13 202343350 Locking
14 009095020 Lifting eye nut
15 009099091 Detent edged washer
16 009006340 Hex head bolt
17 009108990 Shim ring
17 009108980 Shim ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
