Каталог запасных частей к технике: KRONE EC R360. Supporting leg

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
5
6
7
8
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22

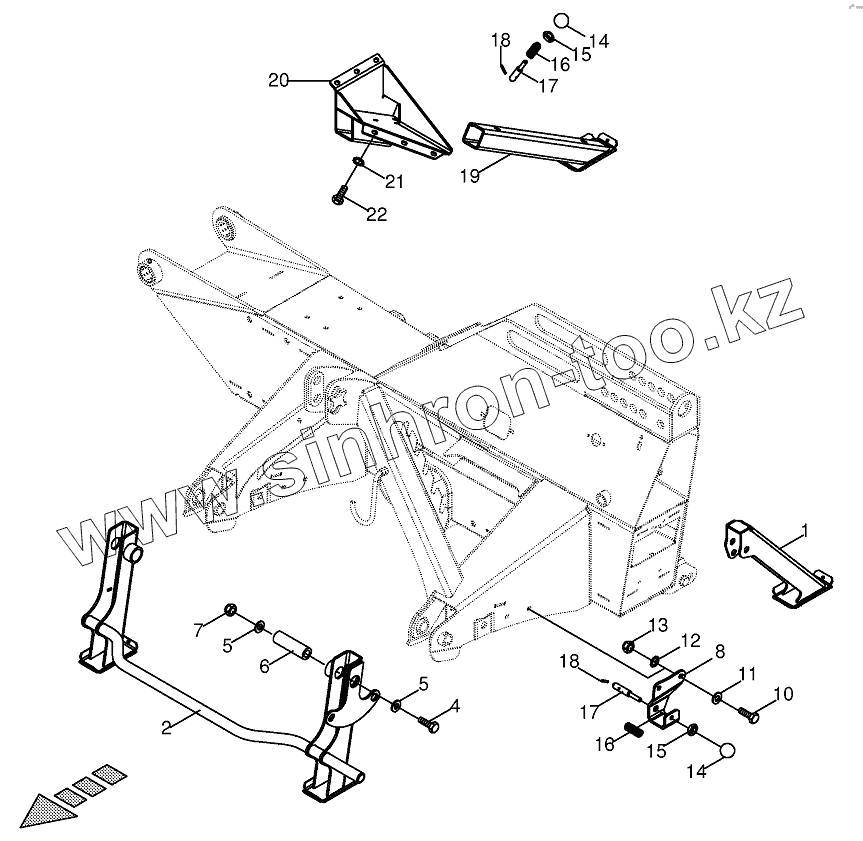

Позиция на иллюстрации Заводской номер детали Название детали
1 200359840 Parking jack left
2 200372010 Front parking jack
4 009012171 Hex head bolt
5 009105122 Washer
6 200371990 Sleeve 21 x 35 x 115 A3G
7 009087210 Locknut
8 200326530 Support
10 009006570 Hex head bolt
11 009105061 Washer
12 009099101 Detent edged washer
13 009087010 Locknut
14 009195090 Ball knob
15 009085000 Hex nut-low form
16 003372563 Pressure spring
17 002630920 Pin
18 009126112 Roll pin
19 200359810 Parking jack right
20 200359730 Parking jack console right
21 009099091 Detent edged washer
22 009006340 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
