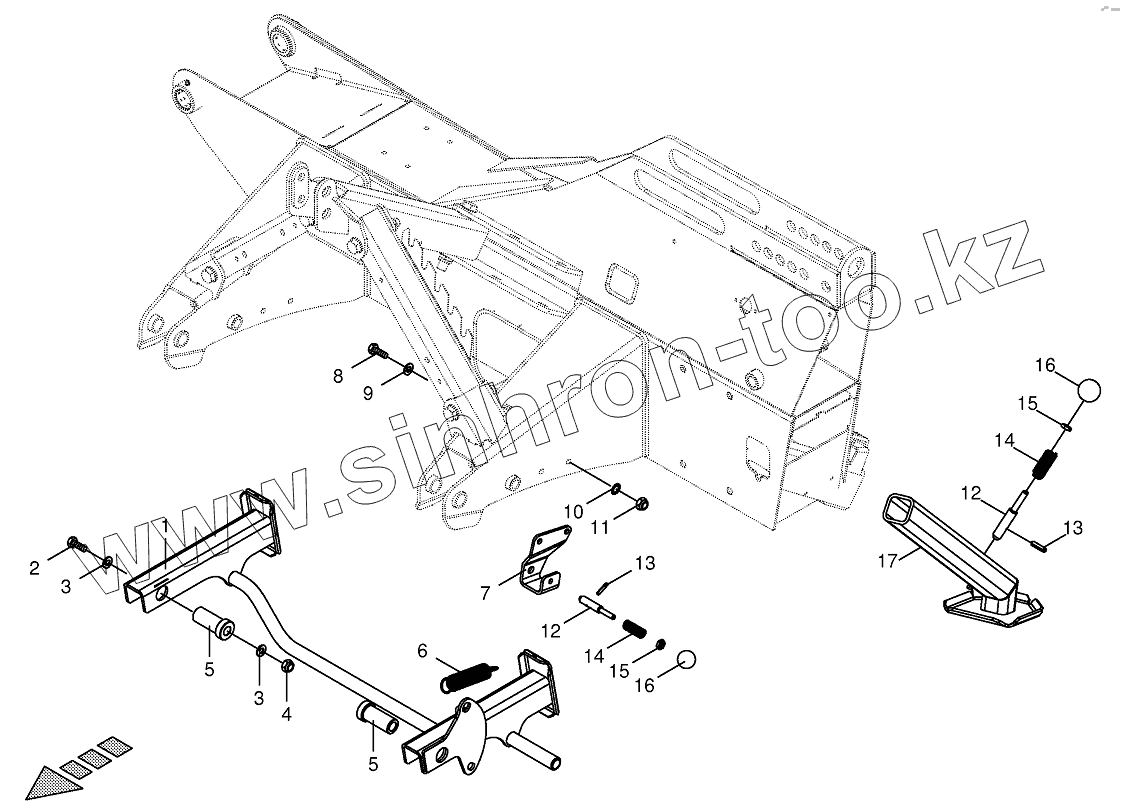

Каталог запасных частей к технике: KRONE EC R360. Supporting leg

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 200317500 Jack stand-front
2 009012171 Hex head bolt
3 009105122 Washer
4 009087210 Locknut
5 200326590 Bushing
6 003401042 Tension spring
7 200326530 Support
8 009006570 Hex head bolt
9 009105061 Washer
10 009099101 Detent edged washer
11 009087010 Locknut
12 002630920 Pin
13 009126112 Roll pin
14 003372563 Pressure spring
15 009085000 Hex nut-low form
16 009195090 Ball knob
17 200317372 Support
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
