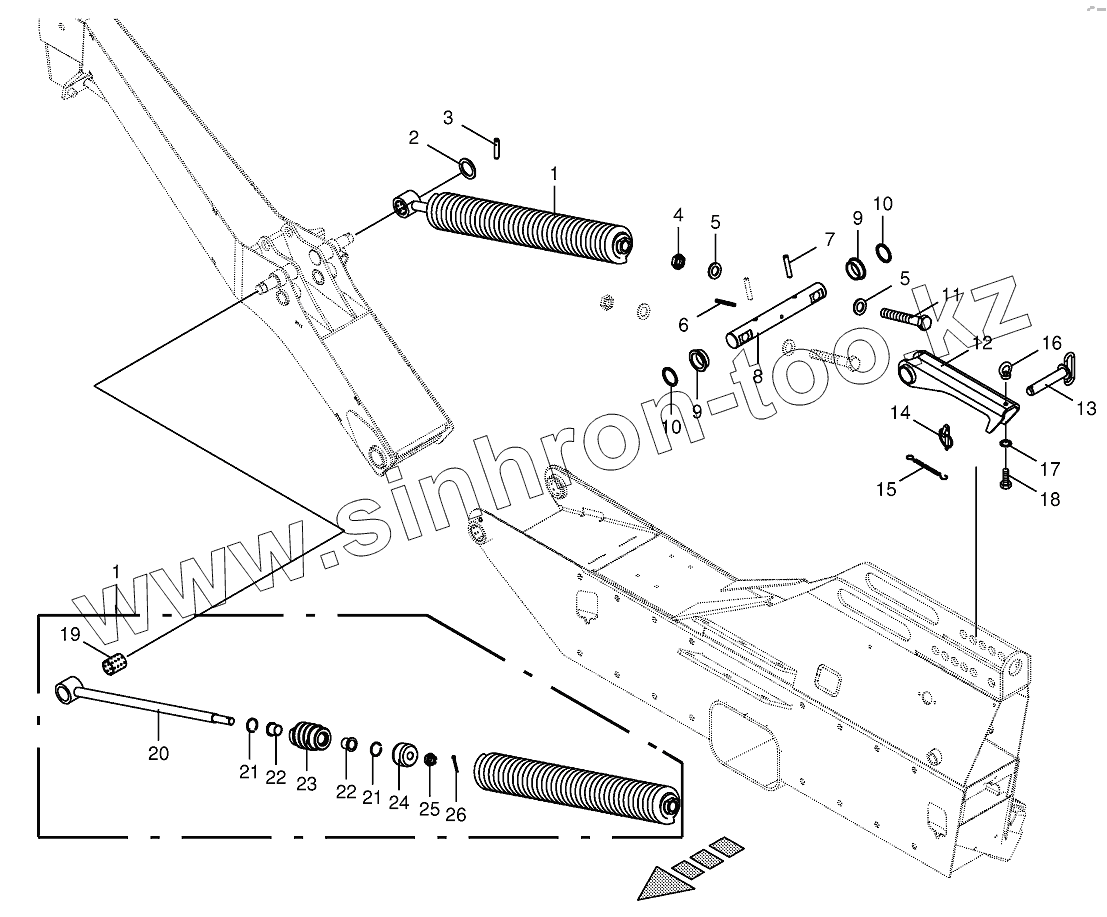

Каталог запасных частей к технике: KRONE EC R360. Spring compensation

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200332320		Tension spring
2	009107190		Supporting disc
3	009127162		Roll pin
4	009085312		Hex nut-low form
5	009105141		Washer
6	009126812		Roll pin
7	009125003		Roll pin
8	200317550		Spring shaft
9	200335380		Sliding bushing
10	009107321		Supporting disc
11	009012421		Hex head bolt
12	200325260		Trap
13	200330050		Pin
14	009170061		Linch pin
15	009226520		Chain
16	009095020		Lifting eye nut
17	009099091		Detent edged washer
18	009006340		Hex head bolt
19	009349010		Bearing bush
20	200332310		Connecting rod 848mm
21	900016850		Snap ring
22	900016820		Collar bush
23	200332290		Threaded plug Rd 60 h9 A3G
24	200331290		Slug Rd 55 h9 x35 A3G
25	009089140		Castellated nut
26	009120661		Cotter pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
