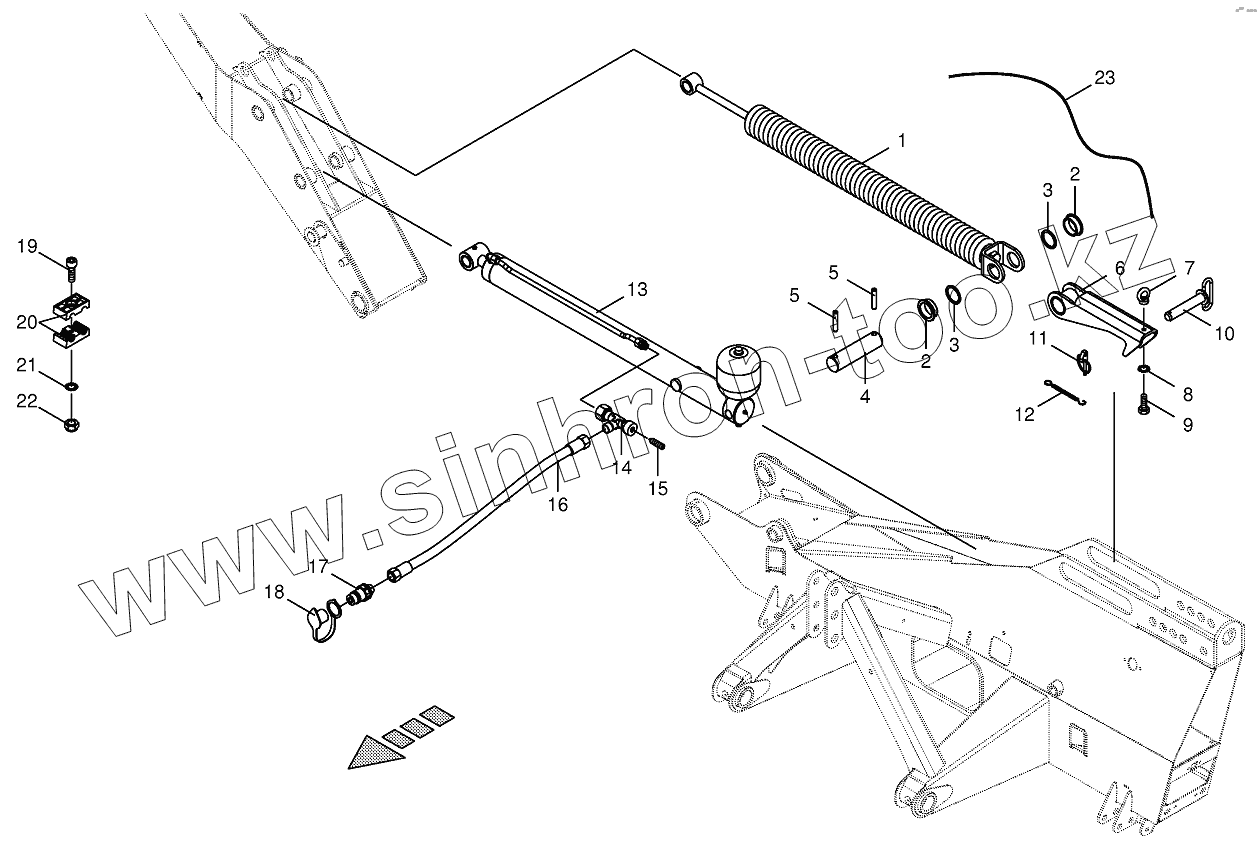

Каталог запасных частей к технике: KRONE EC R320. Spring compensation/Hydraulics

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200325730		Tension spring
2	200335380		Sliding bushing
3	009107321		Supporting disc
4	200330100		Spring shaft
5	009125003		Roll pin
6	200330040		Trap
7	009095020		Lifting eye nut
8	009099070		Detent edged washer
9	009006340		Hex head bolt
10	200330050		Pin
11	009170041		Linch pin
12	009226520		Chain
13	270070770		Hydraulic cylinder
13	270075360		Sealing set
14	009212340		Adjustable restrictor
14	009193760		Collar nut
15	009199510		Adjusting screw
16	009200320		High pressure hose line
17	009211450		Connector plug
18	009211711		Dust cap-red
19	009030791		Allen screw
20	009251550		Tube clamp-2 halves
21	009099081		Detent edged washer
22	009087060		Locknut
23	001444152		Plastic cable

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
