Каталог запасных частей к технике: KRONE EC R280. Control lever

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24

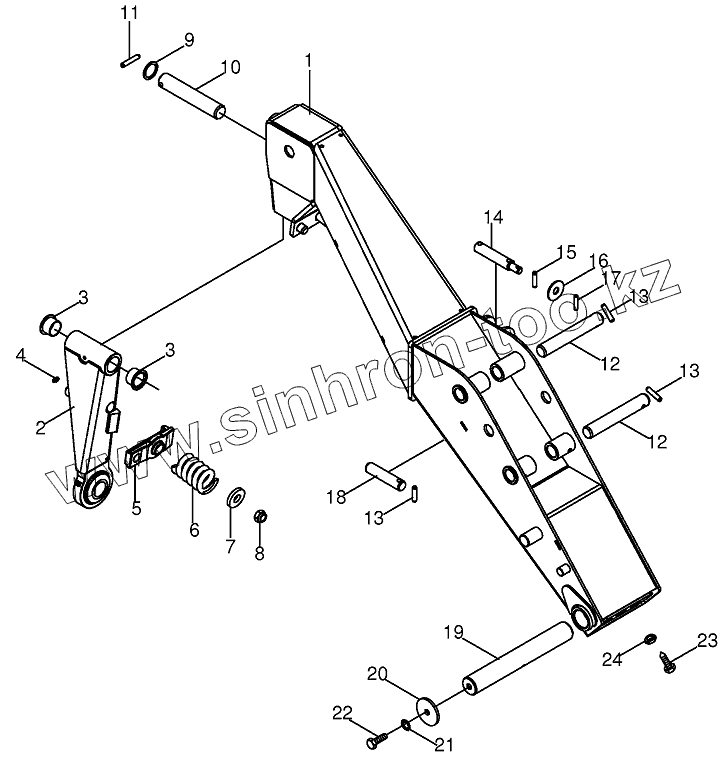

Позиция на иллюстрации Заводской номер детали Название детали
1 200364690200357000 Outrigger arm Outrigger arm
2 200370670 Rocker arm pole prot. mech. w. bush.
3 009349670 Collar socket
4 009191050 Grease niple
5 001390541 Ratchet
6 001391782 Pressure spring
7 009106250 Washer
8 009087210 Locknut
9 009111340 Shim ring
9 009111361 Shim ring
10 200334850 Pin
11 009127172 Roll pin
12 200330170 Pin
13 009125280 Roll pin
14 002531821 Pin
15 009127142 Roll pin
16 009103270 Washer
17 009126701 Roll pin
18 002553040 Pin
19 200330150 Shaft
20 009106420 Washer
21 009099101 Detent edged washer
22 009006560 Hex head bolt
23 009024010 Hex head bolt
24 009085151 Hex nut-low form
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
