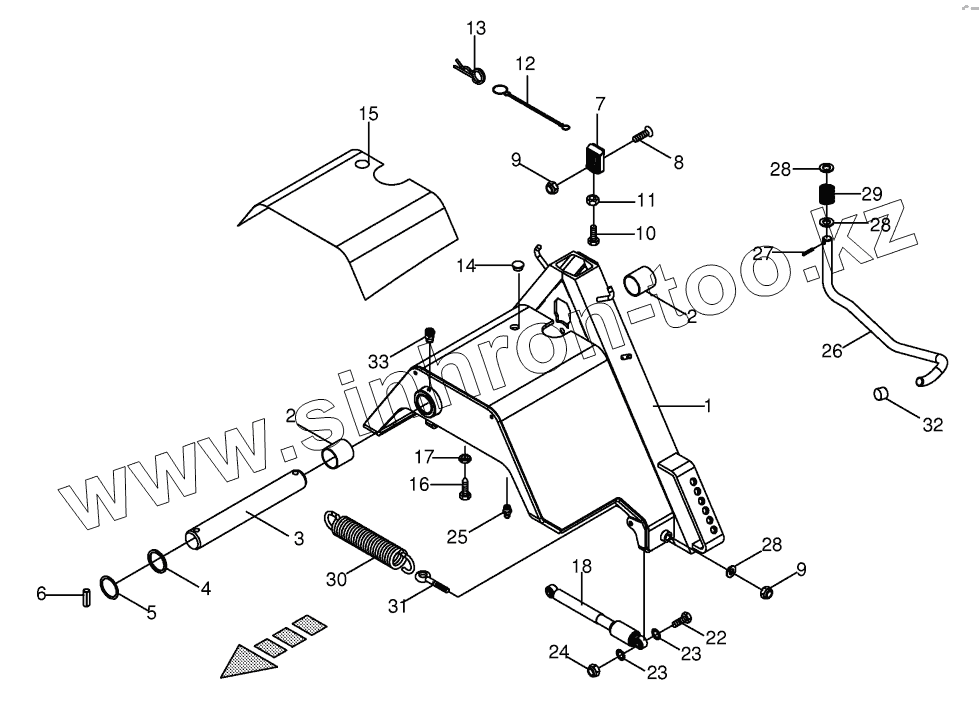

Каталог запасных частей к технике: KRONE EC F360. Pendular bent

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
22
23
23
24
25
26
27
28
28
28
29
30
30
30
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 200327032 Pendulum trestle with sockets-incl. bushing
2 900015760 Bearing bush
3 200329890 Hinge pin
4 009107321 Supporting disc
5 009108990 Shim ring
6 009125003 Roll pin
7 001515621 Limit stop
8 009040060 Countersunkscrew
9 009087010 Locknut
10 009003061 Hex head bolt
11 009082150 Hex nut
12 009226512 Chain
13 009171050 Spring clip
14 009538230 Sealing plug
15 270092760 Tag-beige
16 009024010 Hex head bolt
17 009085151 Hex nut-low form
18 270092080 Gas spring
22 009014340 Hex head bolt
23 009099070 Detent edged washer
24 009087580 Locknut
25 009191050 Grease niple
26 200351911 PTO shaft support
27 009126432 Roll pin
28 009105122 Washer
29 004906070 Pressure spring
30 001516661 Tension spring
30 001516661 Tension spring
30 270122100 Tension spring
30 270122100 Tension spring
31 009183001 Eyebolt
32 009249490 Pipe protective cap
33 009191060 Grease niple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
