Каталог запасных частей к технике: KRONE EC F360. Blade fastening / Swath drum

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28

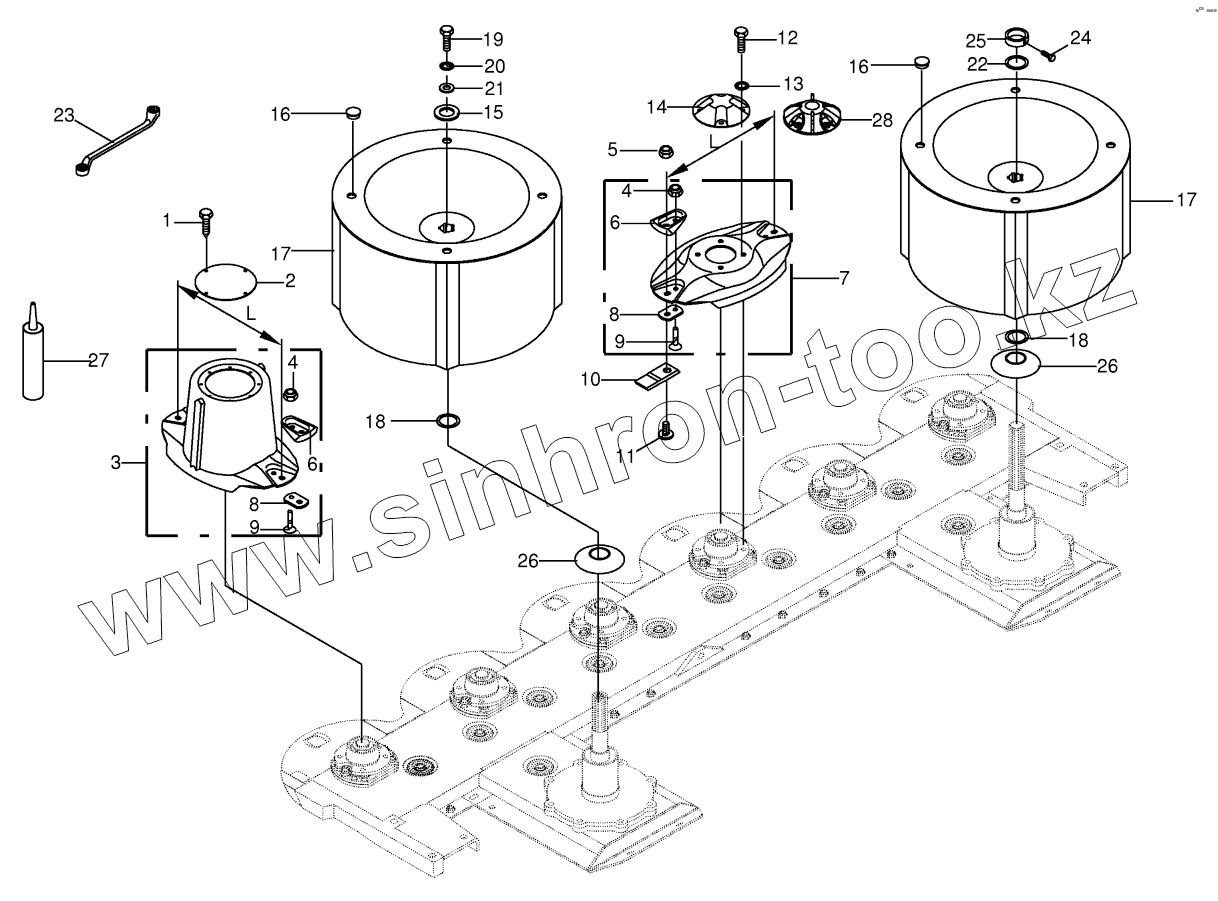

Позиция на иллюстрации Заводской номер детали Название детали
009111330 009111330 Shim ring
009111340 009111340 Shim ring
1 009069490 Self-tapping screw
2 002530521 Cover
3 200310630 Mower drum
4 009087580 Locknut
5 009080560 Self-locking nut
6 002537431 Guard
7 200310620 Mower disc
8 002530423 Knife support
9 009040453 Countersunkscrew
10 001398884 Blade lh
10 001398894 Blade rh
11 002537440 Knife screw
12 009006370 Hex head bolt
13 009099091 Detent edged washer
14 002530470 Cover
15 001443453 Spacing washer
16 270034870 Sealing plug
17 002540503 Swath drum
18 009111361 Shim ring
19 009006560 Hex head bolt
20 009098001 Detent edged washer
21 009103590 Washer
22 009107271 Supporting disc
23 009253032 Spanner key
24 009006140 Hex head bolt
25 009113201 Collar
26 200315880 Cover cap
27 009402360 Sealant-silicone-free
28 200352300 Cover for blade disc + discharge plates-optional
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
