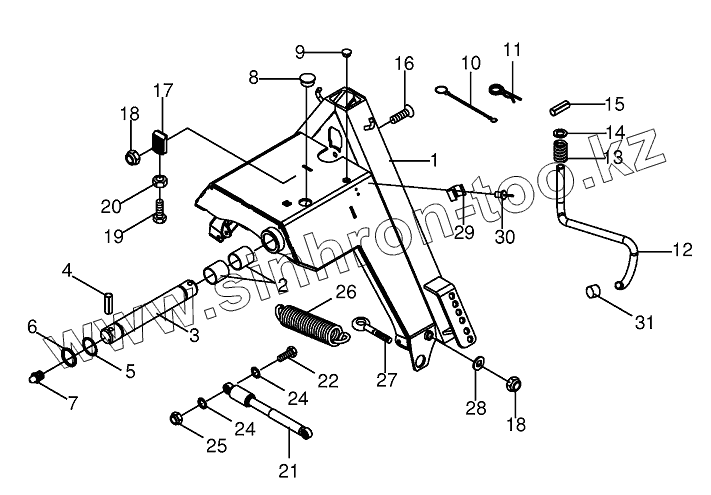

Каталог запасных частей к технике: KRONE EC F320M/F360M. Pendular bent

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
24
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 200327172 Pendulum trestle with sockets
2 009349540 Bearing bush
3 002545251 Hinge pin
4 009125003 Roll pin
5 009108990 Shim ring
6 009107321 Supporting disc
7 009191050 Grease niple
8 009250080 Sealing plug
9 009538230 Sealing plug
10 009226512 Chain
11 009171050 Spring clip
12 200327750 Pto drive shaft support
13 004906070 Pressure spring
14 009105122 Washer
15 009126432 Roll pin
16 009040060 Countersunkscrew
17 001515621 Limit stop
18 009087010 Locknut
19 009003061 Hex head bolt
20 009082150 Hex nut
21 270092080 Gas spring
22 009014340 Hex head bolt
24 009099070 Detent edged washer
25 009087580 Locknut
26 001516661 Tension spring
27 009183001 Eyebolt
28 009105061 Washer
29 200368360 Clamping fork
30 009140360 Blind rivet
31 009249490 Pipe protective cap
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
