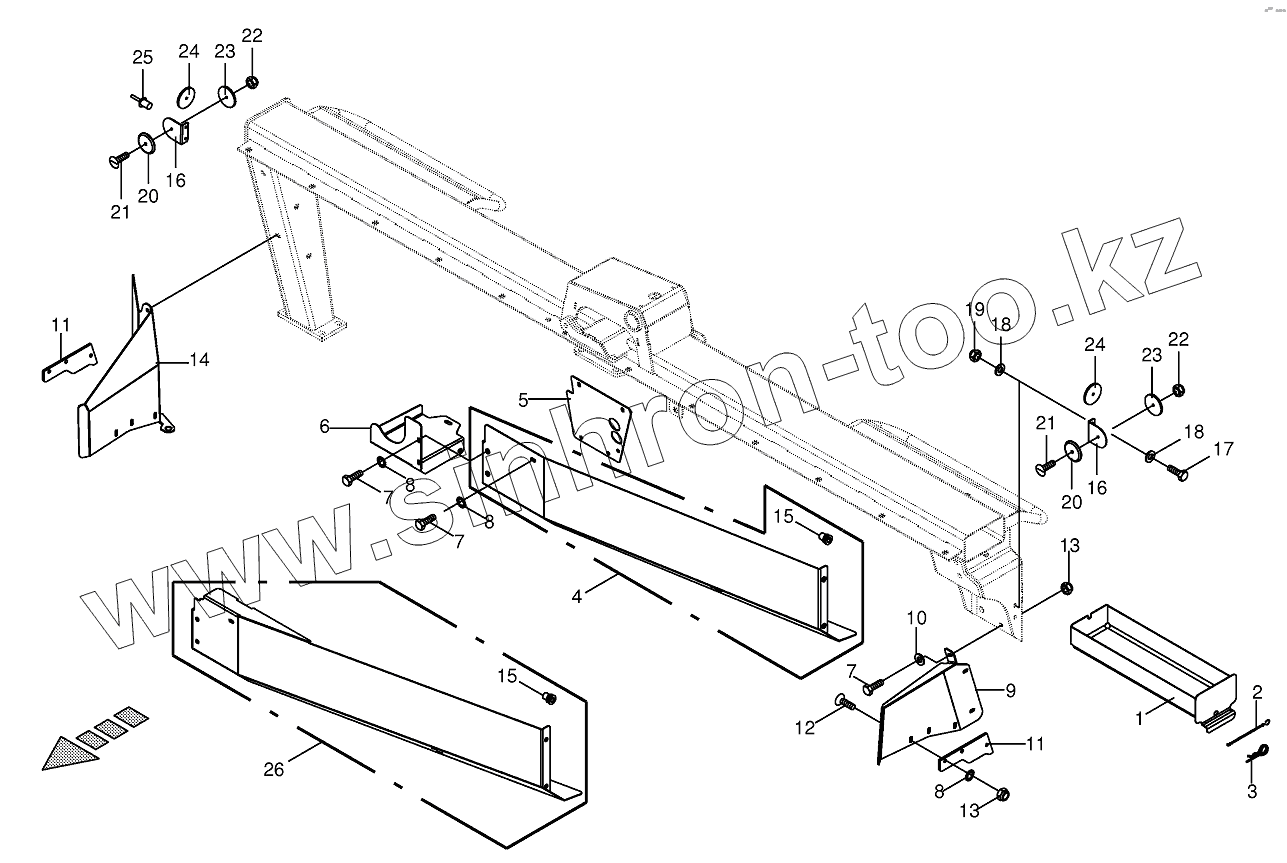

Каталог запасных частей к технике: KRONE EC F320M/F360M. Mounting parts
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
11
12
13
13
14
15
15
16
16
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200361980 | 200361980 | Deflector plate rh. outside | |
| 200355990 | 200355990 | Deflector plate lh. outside | |
| 200355881 | 200355881 | Guard universal shaft | |
| 200355910 | 200355910 | Gearboxprotection | |
| 1 | 200326400 | Tool box | |
| 2 | 009226230 | Chain | |
| 3 | 009171041 | Spring clip | |
| 4 | 200335790 | PTO shaft guard | |
| 5 | 200327440 | Guard | |
| 6 | 200327430 | Gearbox guard | |
| 7 | 009006160 | Hex head bolt | |
| 8 | 009099081 | Detent edged washer | |
| 9 | 200327110 | Deflector plate-left | |
| 10 | 009104130 | Washer | |
| 11 | 200313080 | Rubber | |
| 12 | 009052311 | Coach bolt | |
| 13 | 009087060 | Locknut | |
| 14 | 200335390 | Deflector plate-right | |
| 15 | 900001130 | Blind rivet nut | |
| 16 | 200362710 | Retaining sheet rear reflectors lat. | |
| 17 | 009002391 | Hex head bolt | |
| 18 | 009104111 | Washer | |
| 19 | 009087041 | Locknut | |
| 20 | 009245370 | Side lights -white | |
| 21 | 009043471 | Countersunkscrew | |
| 22 | 009087020 | Locknut | |
| 23 | 009245351 | Rear reflector-red | |
| 24 | 009246340 | Side light-yellow-self- adhesive | |
| 25 | 009147020 | Blind rivet | |
| 26 | 200369571 | 20 036 957 1 |
