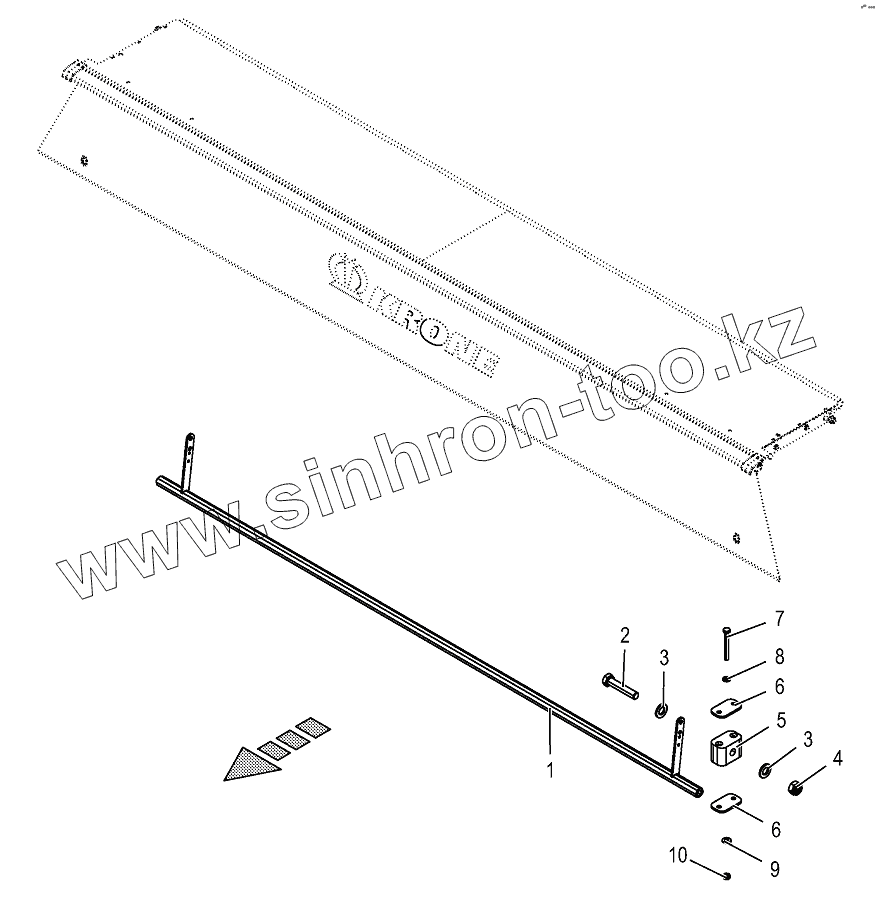

Каталог запасных частей к технике: KRONE EC F320CV. Pendulum tube

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали
1 200384820 20 038 482 0
2 009003041 Hex head bolt
3 009105061 Washer
4 009087010 Locknut
5 009251480 Tube clamp-2 halves
6 009251450 Cover plate
7 900001760 Hex head bolt
8 009104111 Washer
9 009099061 Detent edged washer
10 900018680 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
