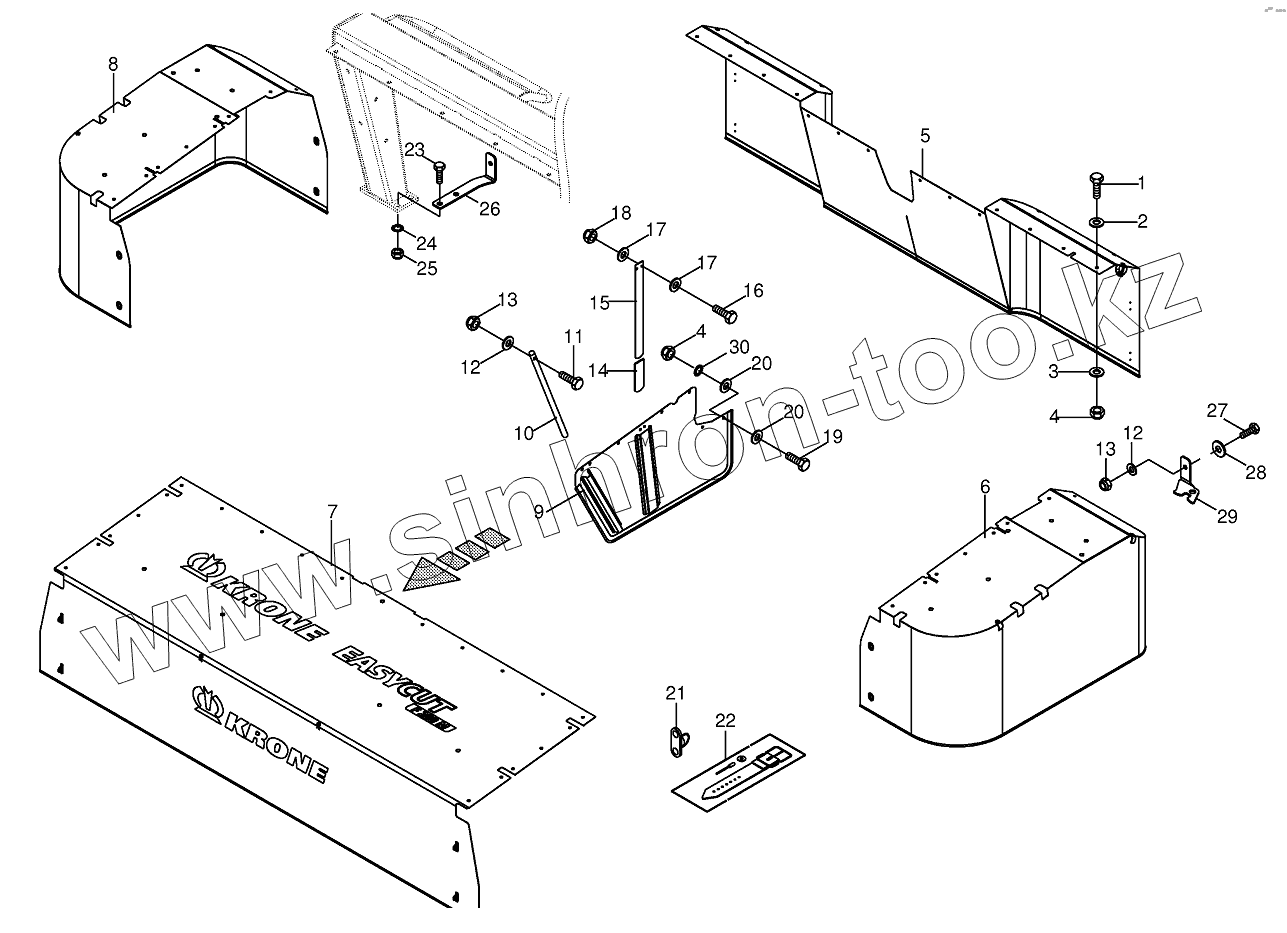

Каталог запасных частей к технике: KRONE EC F280 M. Rubber skirts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 009006140 Hex head bolt
2 009106040 Washer
3 009104130 Washer
4 009087060 Locknut
5 200339011 Protecting skirt back
6 200339030 Protecting skirt-left
7 200339000 Protecting skirt-front
8 200339020 Protecting skirt-right
9 200339090 Swathing deflector
10 002653331 Round steel
11 009014340 Hex head bolt
12 009104140 Washer
13 009087580 Locknut
14 009385570 Cover
15 002653321 Steel strip
16 009006080 Hex head bolt
17 009103511 Washer
18 009087041 Locknut
19 009006140 Hex head bolt
20 009106030 Washer
21 270050780 Screw lock with fastening material
22 270050790 Belt
23 009014510 Hex head bolt
23 009006580 Hex head bolt
24 009099101 Detent edged washer
25 009087010 Locknut
26 200362750 Guard cloth support right
27 009006360 Hex head bolt
28 009103530 Washer
29 200362740 Guard cloth support left
30 009099081 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
