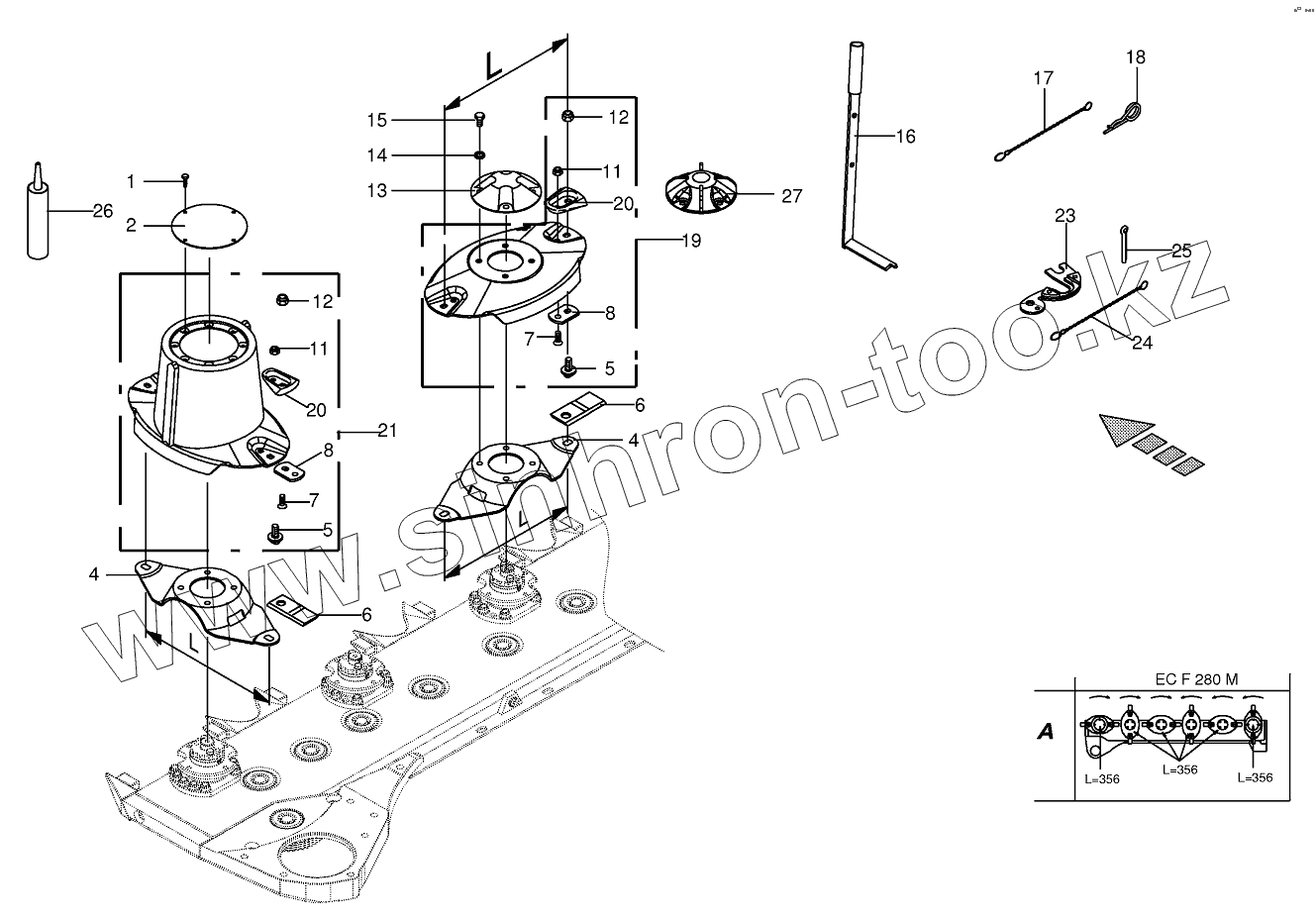

Каталог запасных частей к технике: KRONE EC F280 M. Blade quick coupler

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
4
5
5
6
6
6
7
7
8
8
11
11
12
12
13
14
15
16
17
18
19
20
20
21
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 009069490 Self-tapping screw
2 002530521 Cover
4 200361690 Blade carrier L=356 with edge
5 002537450 Mower pin
6 001398883 Knife-left
6 001398893 Knife-right
7 009040453 Countersunkscrew
8 002530423 Knife support
11 009087580 Locknut
12 009080560 Self-locking nut
13 002530470 Cover
14 009099091 Detent edged washer
15 009006370 Hex head bolt
16 200334581 Blade key
17 009226512 Chain
18 009171041 Spring clip
19 200376040 Cutting disc (356)
20 002537431 Guard
21 200376020 Mower drum (356) quick rel. wide strip
23 200310070 Gauge
24 900003380 Chain
25 009120661 Cotter pin
26 009402360 Sealant-silicone-free
27 200352300 Cover for blade disc + discharge plates-optional
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
