Каталог запасных частей к технике: KRONE EC F280 / F320. V-belt pulley bearing

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

27

28

29

30

31

32

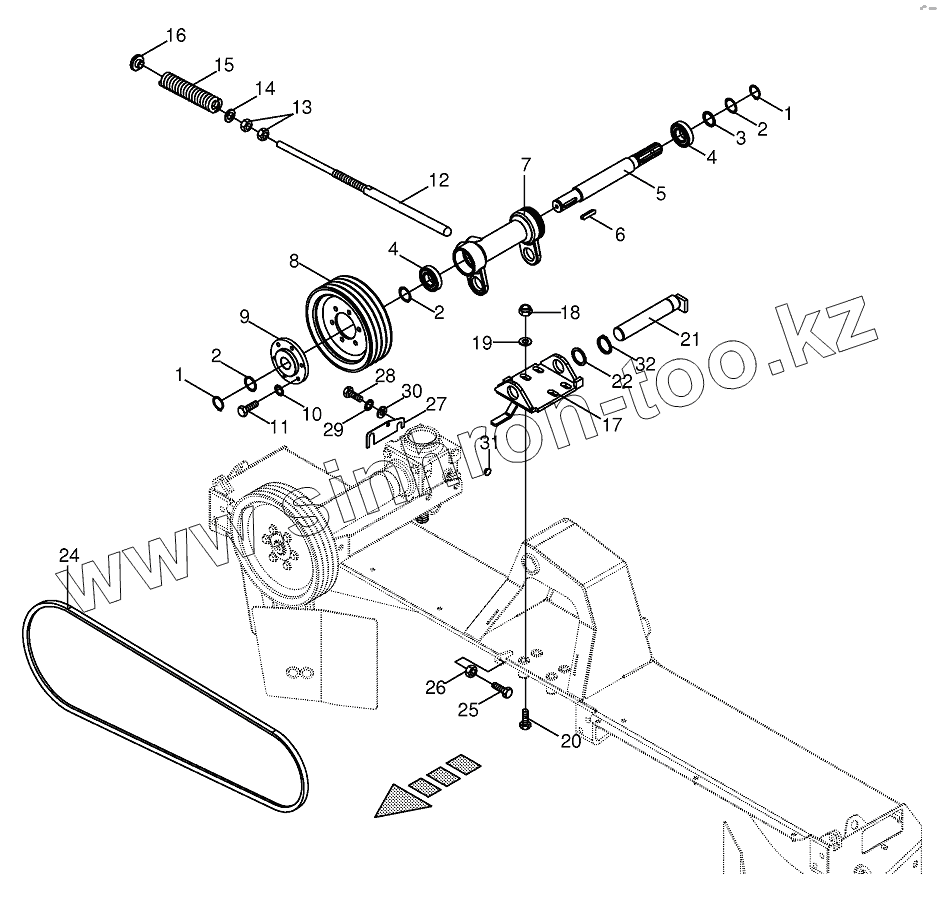

Позиция на иллюстрации	Заводской номер детали		Название детали
009014900	009014900		Hex head bolt
009215400	009215400		V-belt-1 Set = 4 pieces
1	009115410		Circlip
2	009111320		Shim ring
2	009111330		Shim ring
2	009111340		Shim ring
3	009107271		Supporting disc
4	009305370		Grooved ball bearing
5	002541370		Auxiliary P.T.O. stub shaft
6	009151261		Fit-in key
7	002541350		V-belt bearing
8	002509024		V-belt pulley
9	200303281		Hub
10	009099101		Detent edged washer
11	009006550		Hex head bolt
12	002540480		Guide rail
12	002540470		Guide rail
13	009082250		Hex nut
14	009105122		Washer
15	001466201		Pressure spring
16	001400730		Spacer bushing
17	200337410		V-belt pulley bearing
18	009087190		Locknut
19	009103031		Washer
20	009011411		Hex head bolt
21	200351960		Pin
22	009107300		Supporting disc
24	009215010		V-belt-1 Set = 4 pieces
25	009006390		Hex head bolt
26	009082120		Hex nut
27	200311860		Spacer plate
28	009003351		Hex head bolt
29	009099121		Detent edged washer
30	009103620		Washer
31	009250100		Sealing plug
32	009115450		Circlip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
