Каталог запасных частей к технике: KRONE EC-9000. Крыло

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

6

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

24

25

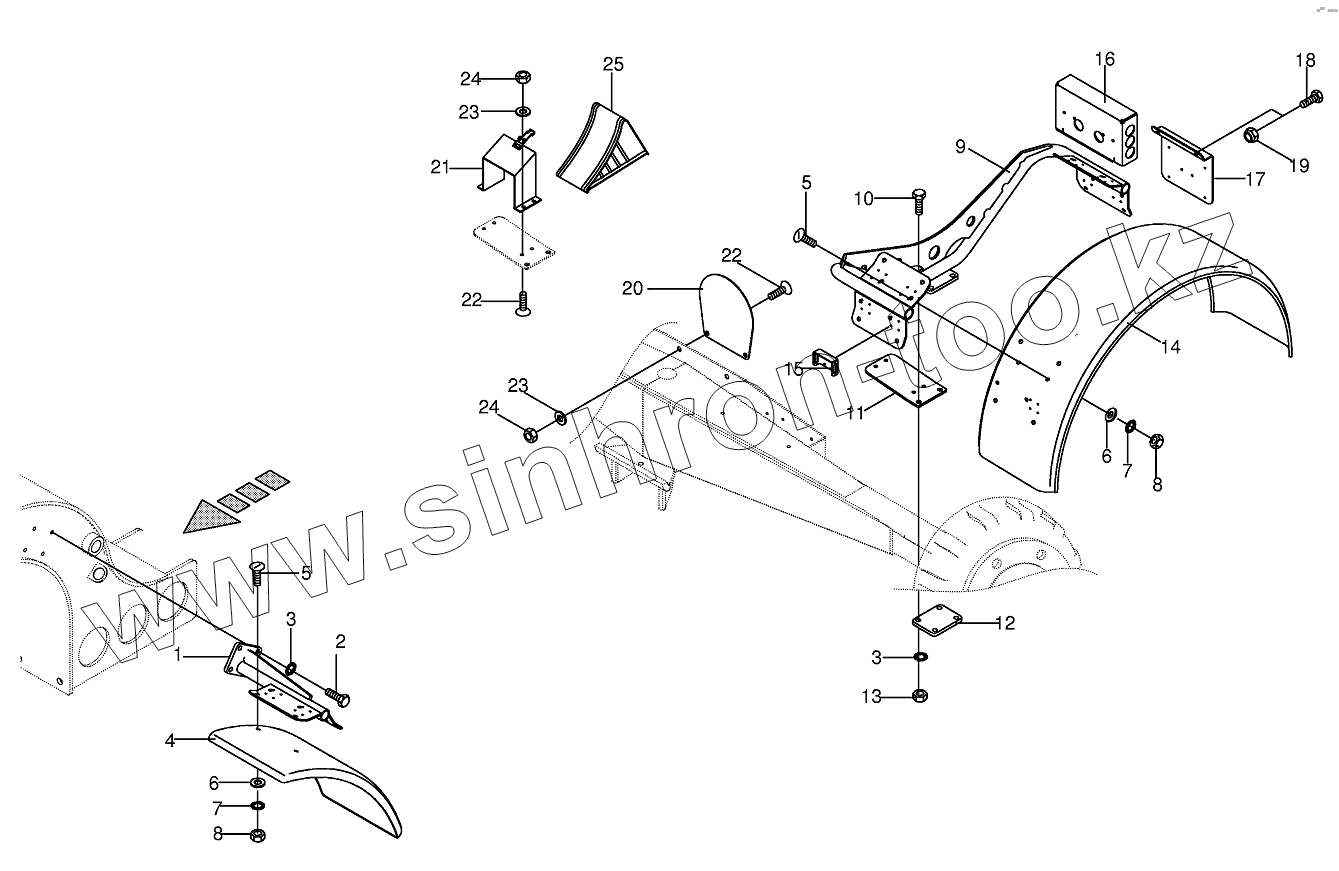

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003532450		Wing holder-front
2	009006550		Hex head bolt
3	009099101		Detent edged washer
4	002335730		Mudguard-short
5	009052521		Coach bolt
6	009106391		Washer
7	009099091		Detent edged washer
8	009082120		Hex nut
9	003532350		Wing holder-back
10	009014631		Hex head bolt
11	003532620		Plate
12	003532360		Mounting plate
13	009082150		Hex nut
14	002335720		Mudguard-back
15	003532630		Guard plate-side light
16	003532560		Support plate-Rear light
17	003532650		Warning panel
18	009006340		Hex head bolt
19	009087580		Locknut
20	003532640		Plate for tag
21	009400070		Bracket for wedge
22	009052311		Coach bolt
23	009104130		Washer
24	009082100		Hex nut
25	009400060		Wheel chock

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
