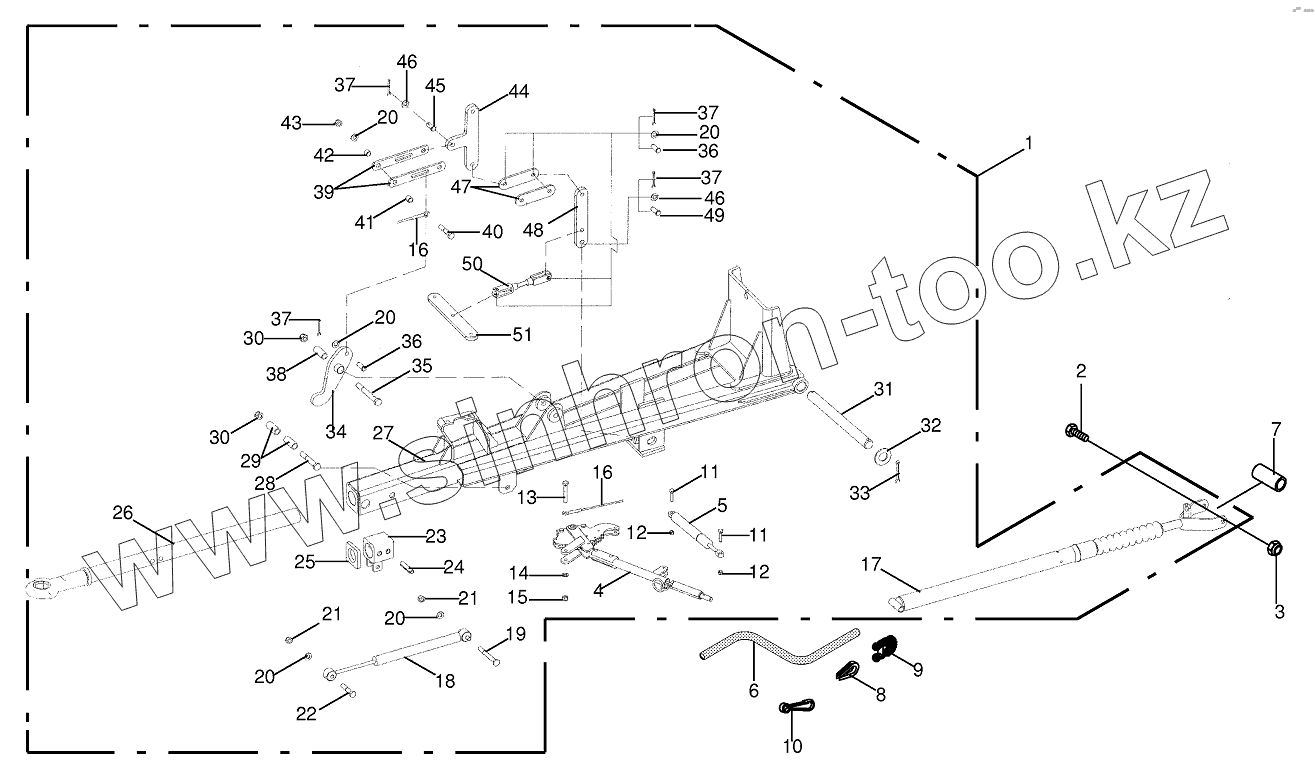

Каталог запасных частей к технике: KRONE EC-9000. Дышло с инерционным тормозом - AM 2005 B12

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
20
20
20
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
37
37
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 009508040 Drawbar with overrun brake
2 009010971 Hex head bolt
3 009087010 Locknut
4 270014200 Hand brake lever
5 009538880 Gas spring
6 002754161 Control rope
7 003409881 Spacer tube
8 009175060 Grommet thimble
9 009176031 Wire rope clamp
10 009179011 Spring hook
11 009010421 Hex head bolt
12 009087060 Locknut
13 009014360 Hex head bolt
14 009104140 Washer
15 009087580 Locknut
16 270014170 Hand brake rope
17 270014220 Klemmfix
18 270014140 Shock absorber
19 009014600 Hex head bolt
20 009105061 Washer
21 009082150 Hex nut
22 009003041 Hex head bolt
23 009520040 Collar
24 009125310 Clamping sleeve
25 009520050 Damper
26 270009700 Drawbar
27 270014180 Trailer hitch
28 009011150 Hex head bolt
29 270014190 Bushing
30 009082180 Hex nut
31 270014230 Pin
32 009105152 Washer
33 009121320 Cotter pin
34 270014060 Bell crank
35 009011121 Hex head bolt
36 009160250 Pin with small head
37 009120660 Cotter pin
38 270014150 Spacer tube
39 270014100 Strap
40 009014530 Hex head bolt
41 009521510 Bushing
42 270014160 Bushing
43 009087010 Locknut
44 270014110 Lever
45 009160090 Pin with small head
46 009536060 Washer
47 270014120 Strap
48 270014130 Lever
49 009160340 Pin
50 270014240 Turnbuckle
51 270014250 Lever
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
