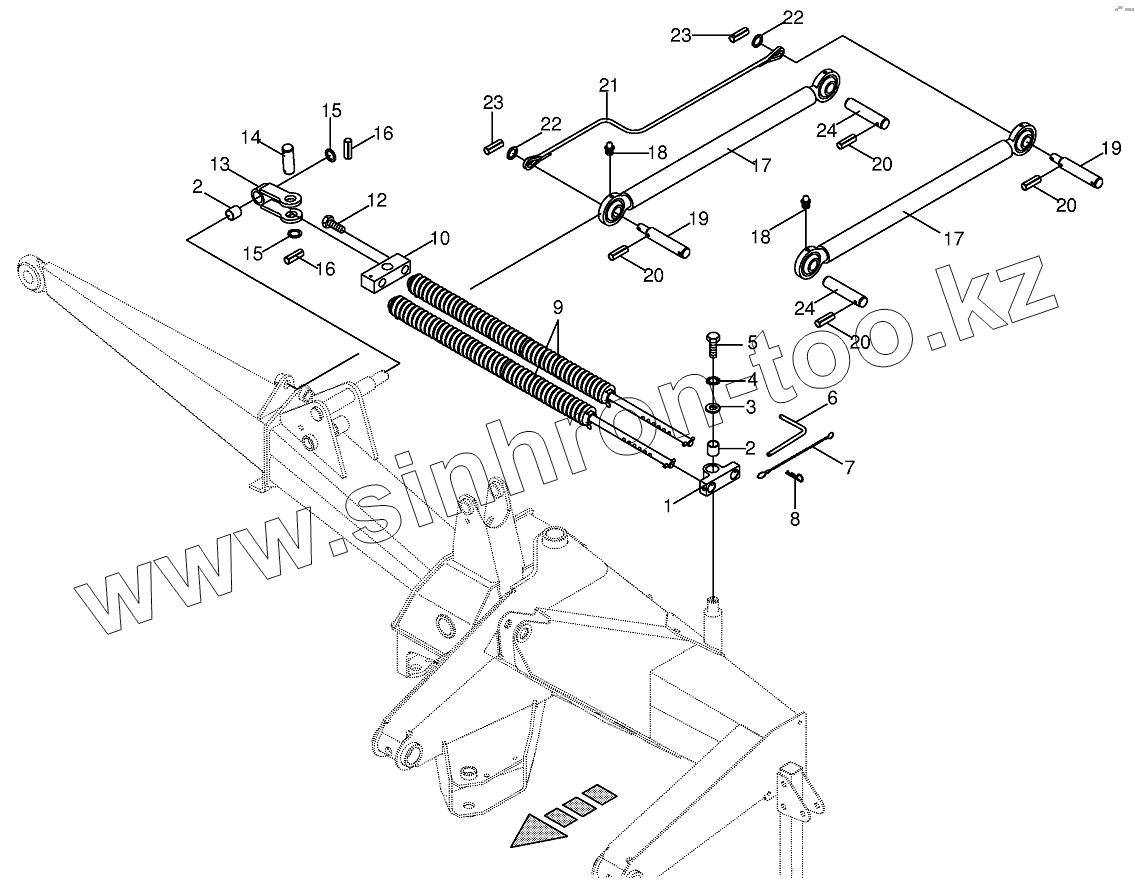

Каталог запасных частей к технике: KRONE EC 360/400. Spring compensation/Upper link

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
20
20
21
22
22
23
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 002544060 Spring support-incl. bushing
2 009349010 Bearing bush
3 009106431 Washer
4 009099101 Detent edged washer
5 009006550 Hex head bolt
6 002544020 Locking pin
7 009226512 Chain
8 009171041 Spring clip
9 002543620 Tension spring
10 002544030 Bearing
12 009012351 Hex head bolt
13 002544050 Support-incl. bushing
14 002544100 Pin
15 009105152 Washer
16 009126721 Roll pin
17 002531621 Upper link-incl. grease nipple
18 009191080 Grease niple
19 002531821 Pin
20 009127142 Roll pin
21 002531891 Chain haulage
22 009103270 Washer
23 009126701 Roll pin
24 002553040 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
