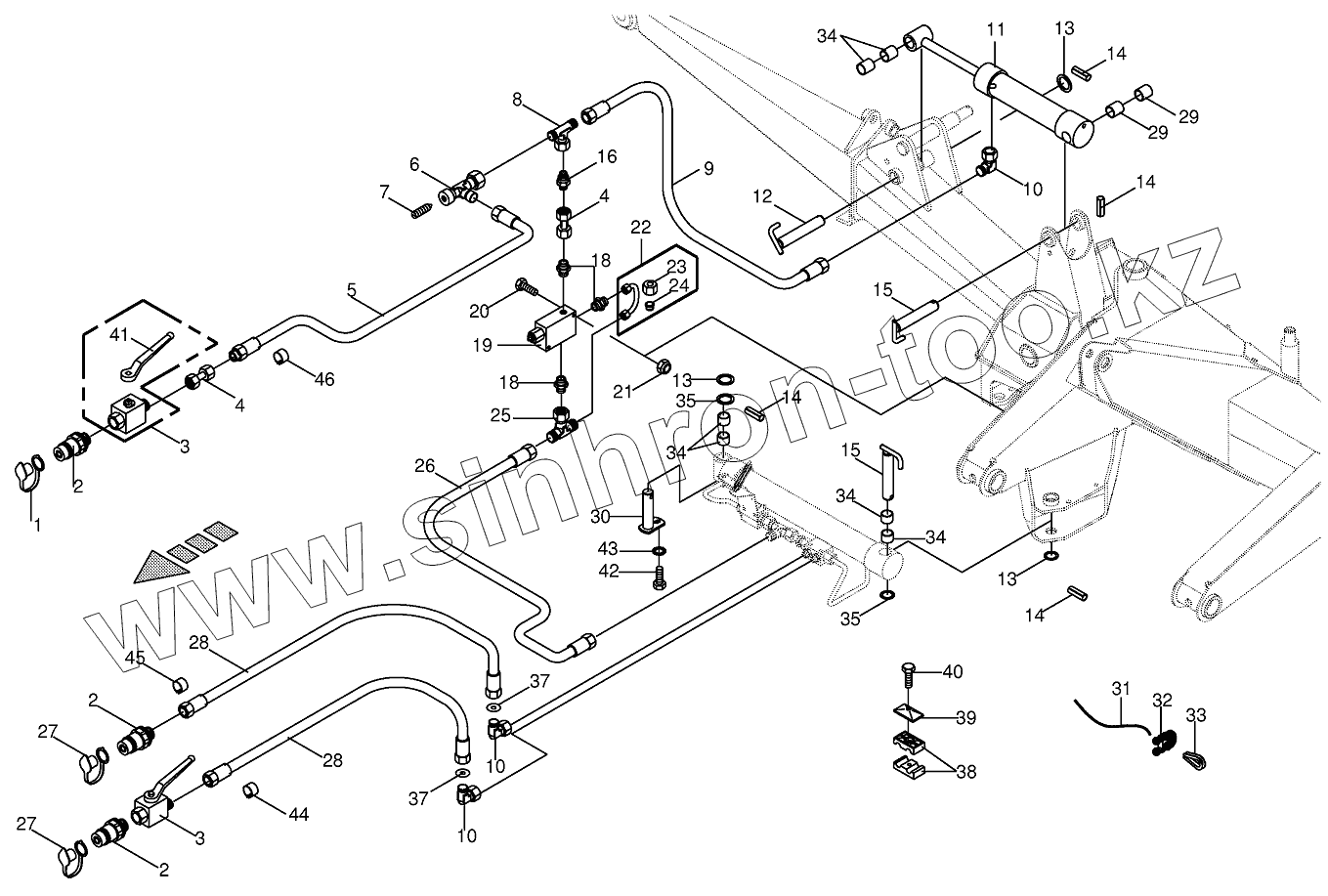

Каталог запасных частей к технике: KRONE EC 360/400. Hydraulics cpl.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
4
5
6
7
8
9
10
10
10
11
12
13
13
13
14
14
14
14
15
15
16
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
34
34
34
35
35
37
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
009187940 009187940 Sealing set
009193760 009193760 Collar nut
1 009211711 Dust cap-red
2 009211450 Connector plug
3 009196030 Ball cock
4 002307430 Double nipple
5 270010900 High pressure hose line
6 009212340 Adjustable restrictor
7 009199510 Adjusting screw
8 009210771 T-connector
9 009210161 High pressure hose line
10 009210671 Angle lug
11 009185110 Hydraulic cylinder
12 002544460 Pin
13 009105152 Washer
14 009127162 Roll pin
15 002544830 Pin
16 009211480 Non-return valve
18 009199181 Male connector
19 009193260 Storage charging valve
20 009014111 Hex head bolt
21 009087041 Locknut
22 002543991 Hydraulic line-incl. nozzle disc
23 009212060 Nozzle disc cap
24 009210461 Cutting ring
25 009210771 T-connector
26 009210121 High pressure hose line
27 009212631 Dust cap-blue
28 009210191 High pressure hose line
29 009349200 Bearing bush
30 002511722 Pin
31 001444152 Plastic cable
32 009176020 Wire rope clamp
33 009175060 Grommet thimble
34 009353500 Bearing bush
35 009108641 Shim ring
37 003320143 Throttling disc
38 270040120 Tube clamp-2 halves
39 009251340 Cover plate
40 009010421 Hex head bolt
41 009196640 Hand lever-incl. screw, washer
42 009008171 Hex head bolt
43 009099091 Detent edged washer
44 270025420 Hose marking 2- red
45 270025500 Hose marking 2- blue
46 270025410 Hose marking 1- red
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
