Каталог запасных частей к технике: KRONE EC 32CV. Swathlaying (530001-544499)

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

4

5

6

6

7

8

10

11

12

13

14

15

16

17

18

19

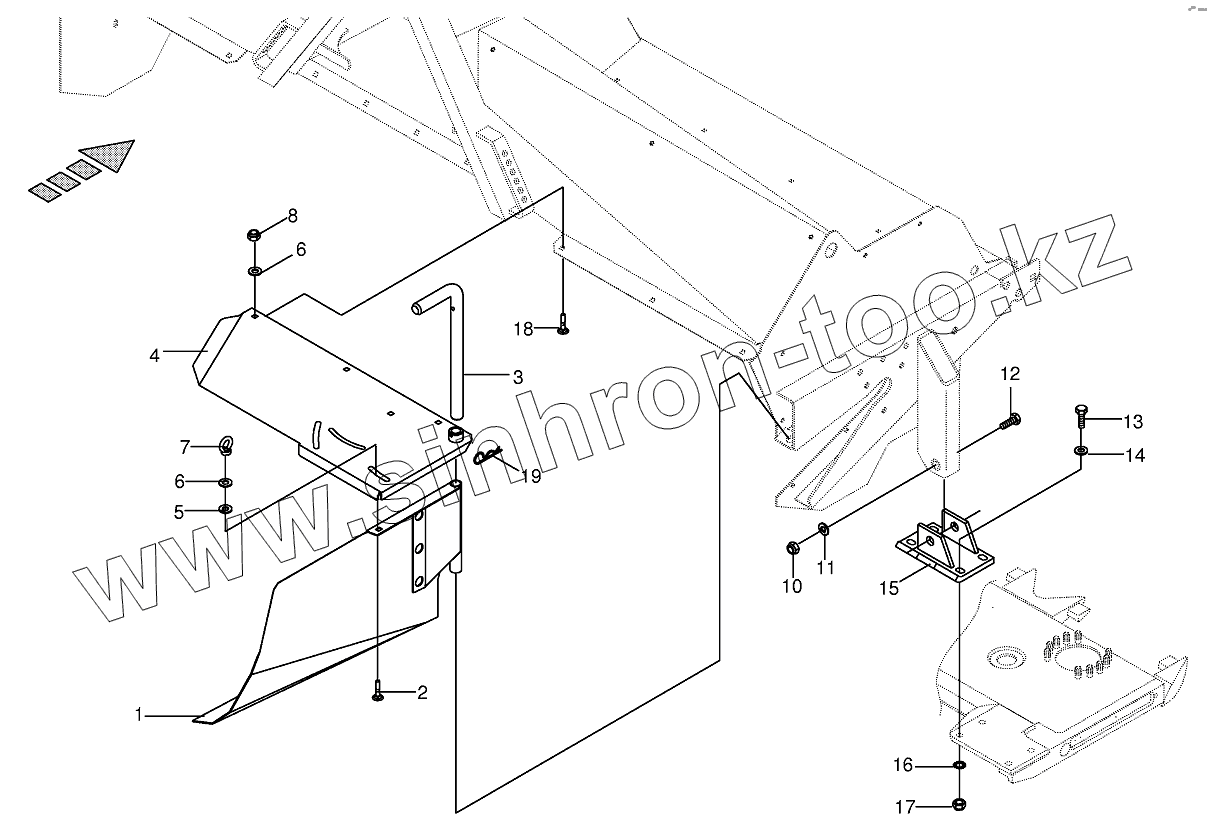

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002566810		Swath door-left
1	002566820		Swath door-right
2	009048842		Coach bolt
3	002566710		Pin
4	002566730		Wide swath cover-right
4	002566740		Wide swath cover-left
5	009103400		Washer
6	009105061		Washer
7	009095031		Lifting eye nut
8	009087580		Locknut
10	009087210		Locknut
11	009105122		Washer
12	009015120		Hex head bolt
13	009014510		Hex head bolt
14	009105061		Washer
15	002536230		Plate
16	009099101		Detent edged washer
17	009087010		Locknut
18	009048501		Coach bolt
19	009171070		Spring clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
