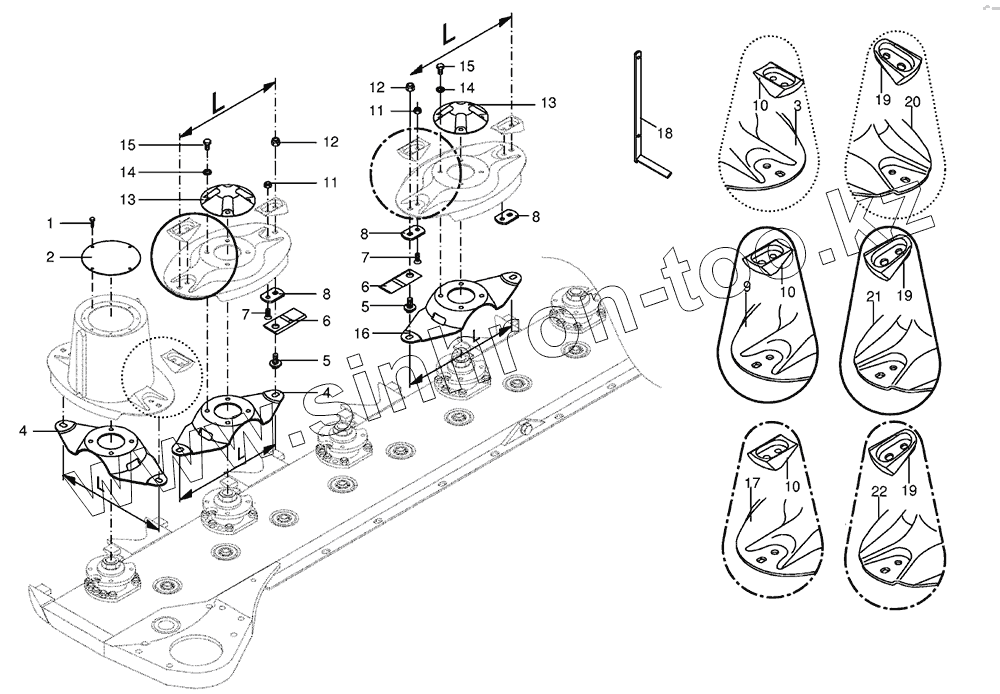

Каталог запасных частей к технике: KRONE EC 32CV. Cutter bar with quick coupler (475000-544499)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
6
7
7
8
8
8
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 009069480 Self-tapping screw
2 002530521 Cover
3 002530481 Mower drum
4 002530451 Knife support
5 002531080 Mower pin
6 001398880 Knife-left
6 001398890 Knife-right
7 009040453 Countersunkscrew
8 002530421 Knife support
9 002530411 Mower disc
10 002530431 Guard
11 009087580 Locknut
12 009087010 Locknut
13 002530470 Cover
14 009099091 Detent edged washer
15 009006360 Hex head bolt
16 002530465 Knife support-dmBdm
17 002530401 Mower disc
18 002563900 Special key for blades
19 002535430 Guard
20 002535321 Mower drum
21 002535311 Mower disc
22 002535301 Mower disc
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
