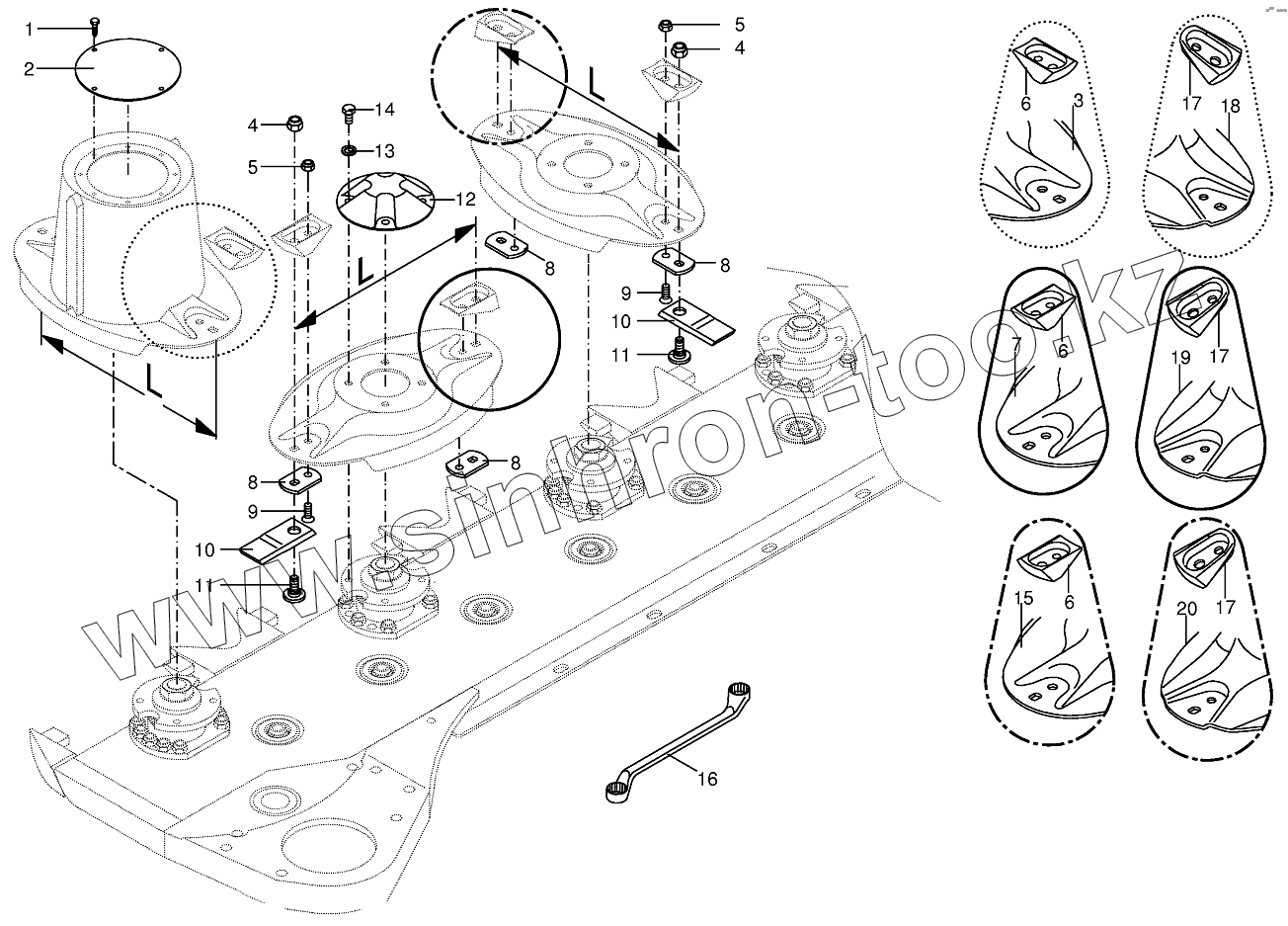

Каталог запасных частей к технике: KRONE EC 32CV. Cutter bar with blade fastening (475000-544499)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
6
7
8
8
8
8
9
9
10
10
10
11
11
12
13
14
15
16
17
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 009069480 Self-tapping screw
2 002530521 Cover
3 002530481 Mower drum
4 009096021 Self-locking nut
5 009087580 Locknut
6 002530431 Guard
7 002530411 Mower disc
8 002530421 Knife support
9 009040453 Countersunkscrew
10 001398890 Knife-right
10 001398880 Knife-left
11 002530440 Knife screw
12 002530470 Cover
13 009099091 Detent edged washer
14 009006340 Hex head bolt
15 002530401 Mower disc
16 009253032 Spanner key
17 002535430 Guard
18 002535321 Mower drum
19 002535311 Mower disc
20 002535301 Mower disc
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
