Каталог запасных частей к технике: KRONE EC 32CRI. Lubricating line

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
17
17

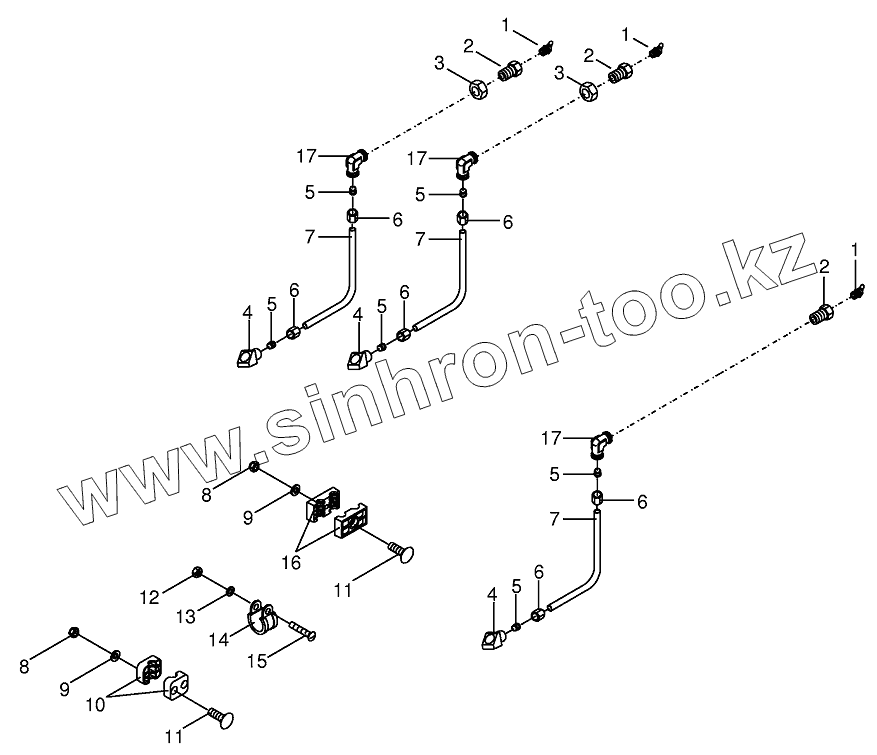

Позиция на иллюстрации Заводской номер детали Название детали
1 9191060 Grease niple
2 9385150 Tube union
3 9080191 Hex nut
4 9400970 Screw-in nipple
5 9209160 Cutting ring
6 9209050 Nozzle disc cap
7 9389330 Plastic tube filled with grease-Id.-no.= 1m
8 9087041 Locknut
9 9103511 Washer
10 9251050 Tube clamp-2 halves
11 9047141 Coach bolt
12 9082071 Hex nut
13 9100310 Spring washer
14 9240100 Tube clip w. rubber
15 9037450 Allen screw
16 9251380 Tube clamp -2 halves
17 9209211 Elbow union
