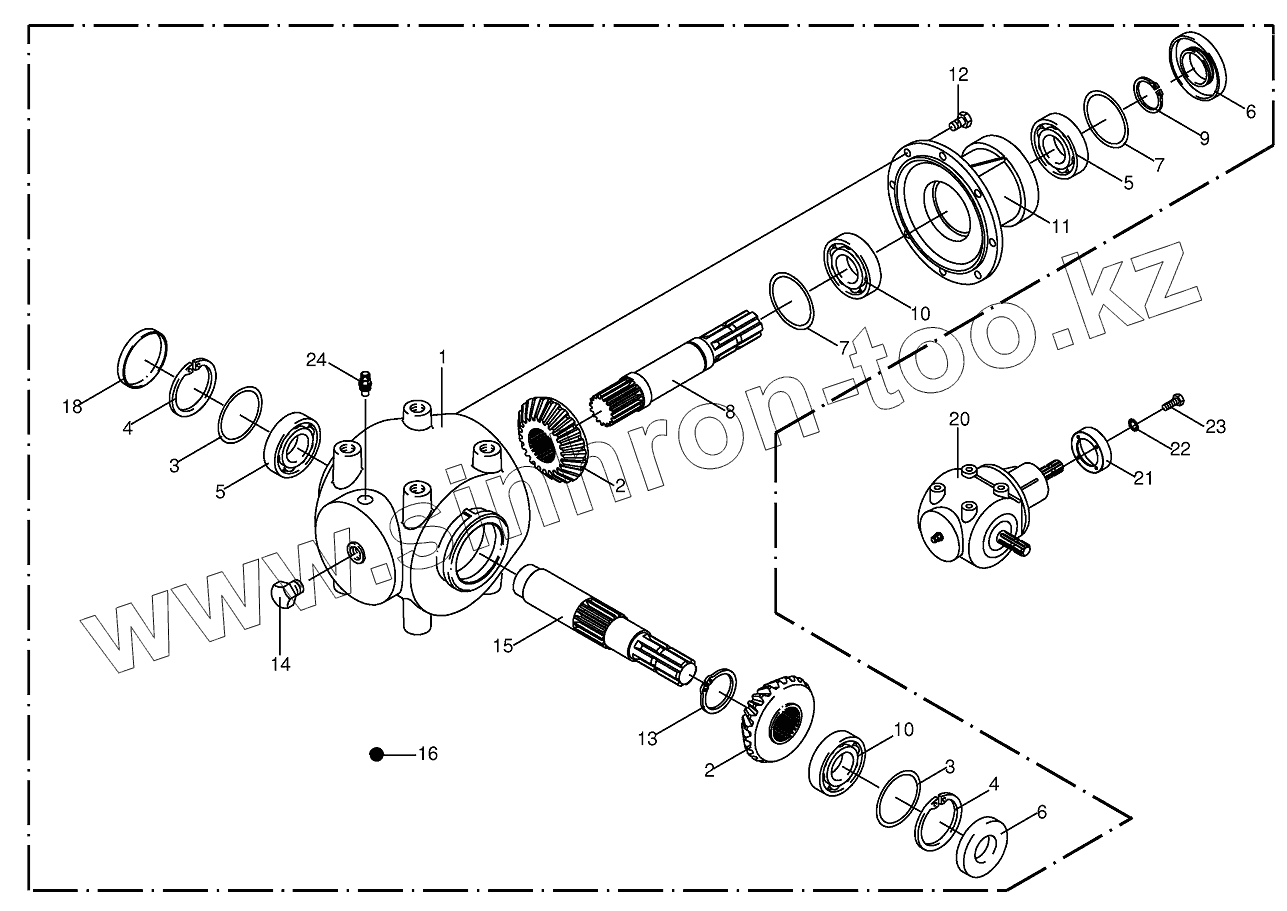

Каталог запасных частей к технике: KRONE EC 32CRI. Gearbox - cw rotating Black

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

4

4

5

5

6

6

7

7

7

7

8

9

10

10

11

12

13

14

15

16

18

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9557040		Gearbox housing
2	9557050		Bevel wheel
3	9109630		Shim ring
3	9109640		Shim ring
4	9116730		Circlip
5	9301380		Grooved ball bearing
6	9360151		Radial-shaft sealing ring
7	9108900		Shim ring
7	9108910		Shim ring
8	9557060		Shaft
9	9115450		Circlip
10	9321070		Taper roller bearing
11	9557070		Gearbox housing
12	9006340		Hex head bolt
13	9115491		Circlip
14	9060080		Screw plug
15	9557090		Shaft
16	9261010		Oil-Id.-no.= 1ltr
18	9252052		Sealing cap
20	2566721		Gearbox -cpl.
21	2566753		Adapter flange
22	9099081		Detent edged washer
23	9002531		Hex head bolt
24	9198320		Breather

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
