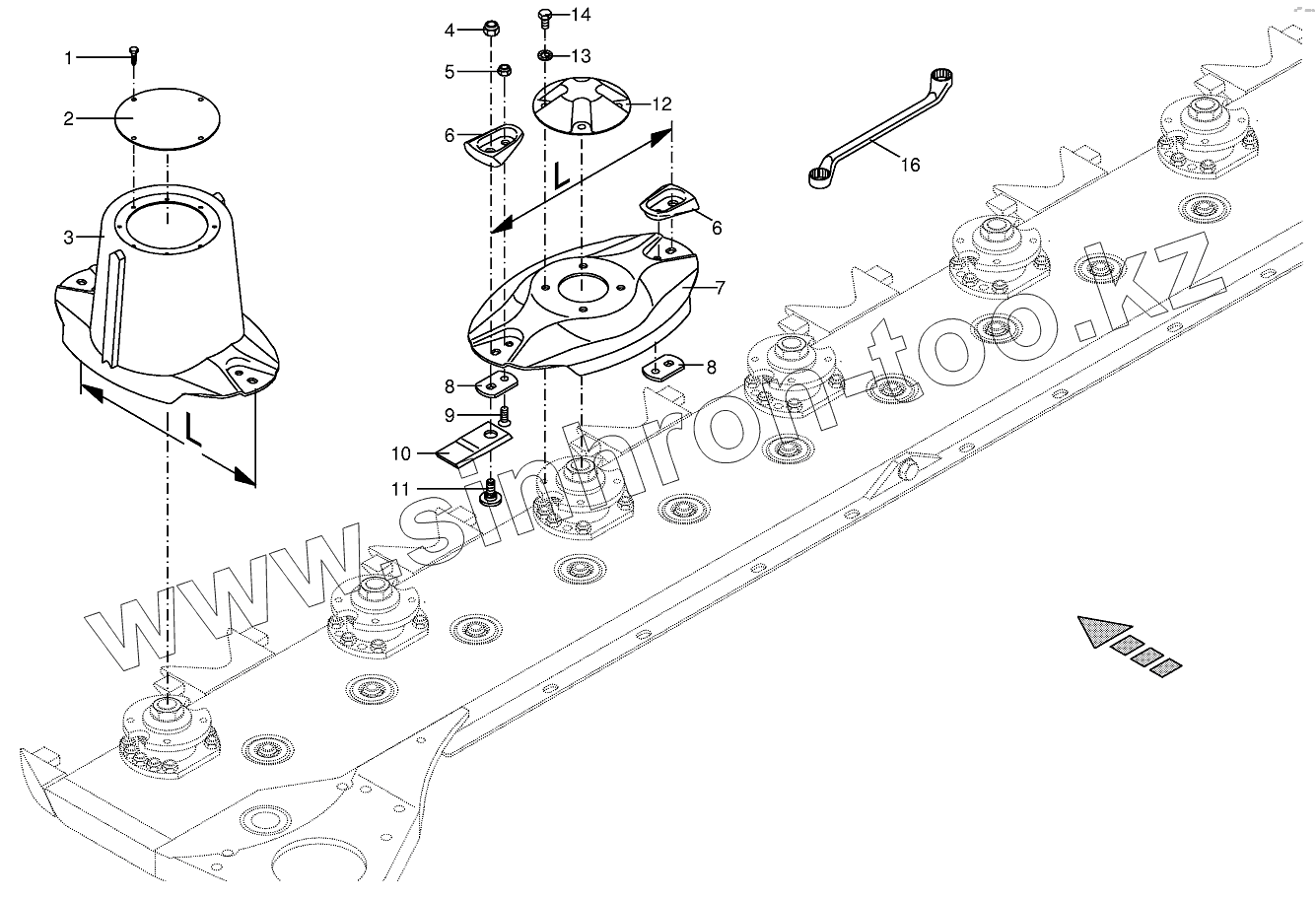

Каталог запасных частей к технике: KRONE EC 32CRI. Cutter bar with blade fastening

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
9
10
10
10
11
12
13
14
16
Позиция на иллюстрации Заводской номер детали Название детали
1 9069490 Self-tapping screw
2 2530521 Cover
3 2535322 Mower drum
4 9080560 Self-locking nut
5 9087580 Locknut
6 2537431 Guard
7 2535312 Mower disc
8 2530423 Knife support
9 9040453 Countersunkscrew
10 1398883 Knife -left
10 1398893 Knife -right
11 2537440 Knife screw
12 2530470 Cover
13 9099091 Detent edged washer
14 9006340 Hex head bolt
16 9253032 Spanner key
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
