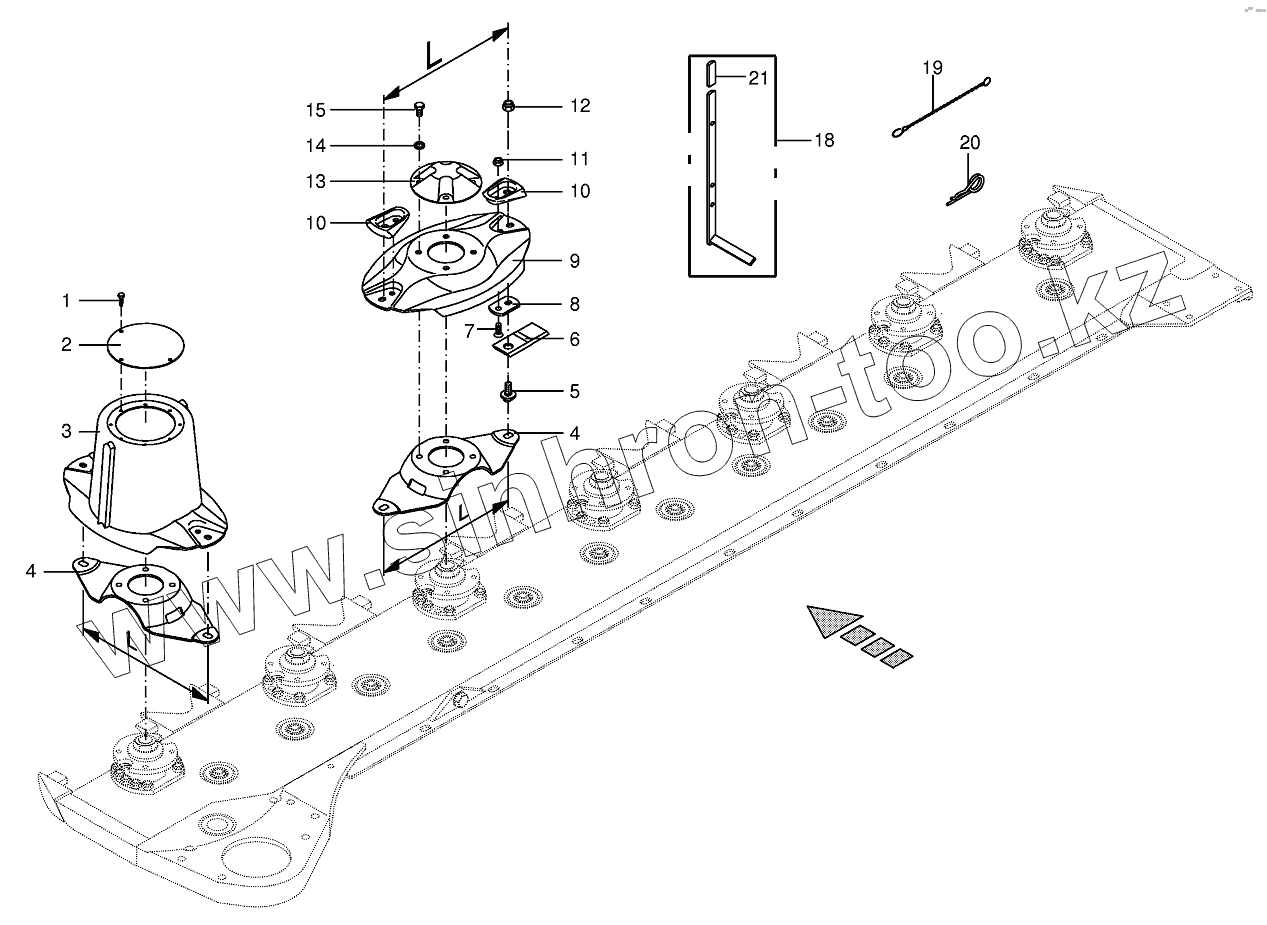

Каталог запасных частей к технике: KRONE EC 32CRI. Cutter bar with quick coupler

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

6

6

6

7

8

9

10

10

10

10

11

12

13

14

15

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
00 908 056 0	00 908 056 0		Self-locking nut
1	00 906 949 0		Self-tapping screw
2	00 253 052 1		Cover
3	00 253 532 1		Mower drum
4	00 253 045 5		Knife support
5	00 253 108 3		Mower pin
5	00 253 745 0		Mower pin
6	00 139 888 3		Knife -left
6	00 139 889 3		Knife -right
7	00 904 045 3		Countersunkscrew
8	00 253 042 3		Knife support
9	00 253 531 2		Mower disc
10	00 253 543 2		Guard
10	00 253 743 0		Guard
11	00 908 758 0		Locknut
12	00 908 701 0		Locknut
13	00 253 047 0		Cover
14	00 909 909 1		Detent edged washer
15	00 900 636 0		Hex head bolt
18	00 253 518 0		Special key for blades
19	00 922 651 2		Chain
20	00 917 103 0		Spring clip
21	00 925 016 0		Handle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
