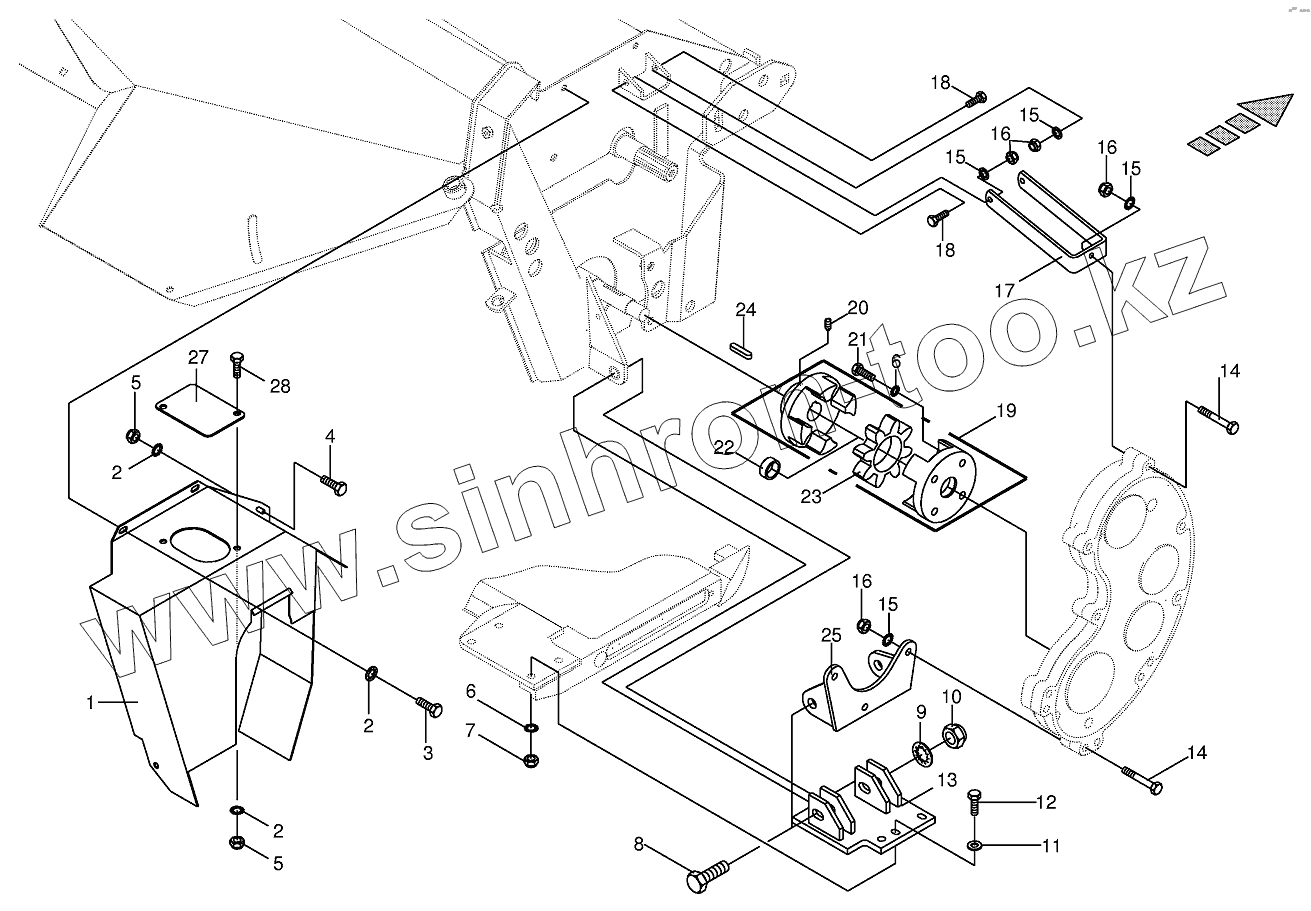

Каталог запасных частей к технике: KRONE EC 32CRI. Accessories-Geabox №720000-728215

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

5

6

6

7

8

9

10

11

12

12

13

14

14

15

15

15

15

16

16

16

17

18

18

19

20

21

22

23

24

25

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 258 174 2		Guard plate
2	00 909 908 1		Detent edged washer
3	00 900 614 0		Hex head bolt
4	00 900 612 0		Hex head bolt
5	00 908 706 0		Locknut
6	00 909 910 1		Detent edged washer
7	00 908 701 0		Locknut
8	00 901 056 0		Hex head bolt
9	00 909 913 1		Detent edged washer
10	00 908 721 0		Locknut
11	00 910 506 1		Washer
12	00 901 451 0		Hex head bolt
12	00 901 454 0		Hex head bolt
13	20 030 261 0		Support
14	00 901 436 0		Hex head bolt
15	00 909 909 1		Detent edged washer
16	00 908 758 0		Locknut
17	00 258 052 2		Gearbox support
18	00 900 636 0		Hex head bolt
19	00 940 082 2		Rotex-clutch
20	00 905 755 0		Threaded pin
21	00 900 656 0		Hex head bolt
22	00 255 501 1		Bushing
23	00 940 218 1		Rotex plastic part
24	00 915 039 0		Fit-in key
25	20 030 259 0		Support
27	20 030 238 0		Cover cpl
28	00 900 253 1		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
