Каталог запасных частей к технике: KRONE EC 28M. Blade fastening

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

7

8

9

10

11

12

13

13

13

14

15

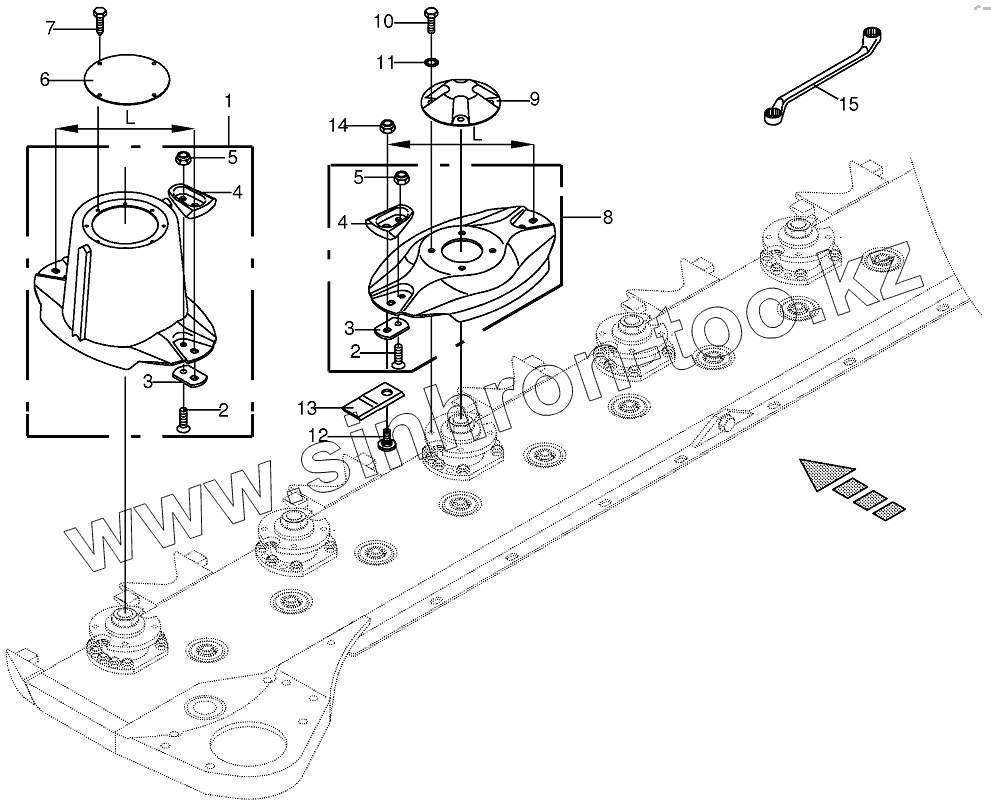

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002535322		Mower drum
2	009040453		Countersunkscrew
3	002530423		Knife support
4	002537430		Guard
5	009087580		Locknut
6	002530521		Cover
7	009069490		Self-tapping screw
8	002535312		Mower disc
9	002530470		Cover
10	009006340		Hex head bolt
11	009099091		Detent edged washer
12	002537440		Knife screw
13	001398883		Knife-left
13	001398893		Knife-right
14	009080560		Self-locking nut
15	009253032		Spanner key

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
